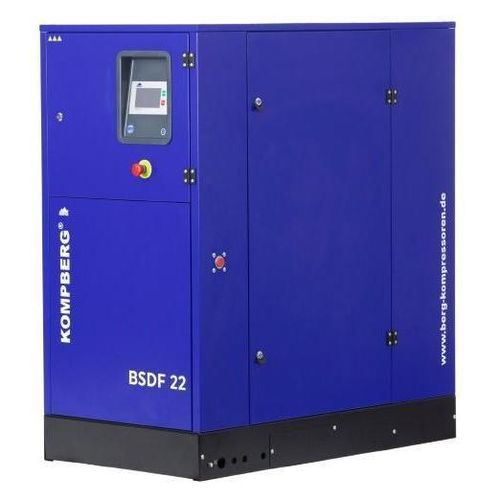

Schraubenkompressor KOMPBERG® BSDF

Luftelektrischstationär

Produktübersicht
Die Schraubenkompressoren KOMPBERG® BSDF decken den Leistungsbereich 18,5–250 kW ab und basieren auf der BSD-Plattform. BSDF-Modelle kombinieren frequenzgeregelten Antrieb, ein großes langsam laufendes Air-End, den energiesparenden CMC-Controller und Wechselrichter deutscher Marken (häufig Siemens) zur Regelung über den gesamten Betriebsbereich. Direktantrieb 1:1 reduziert die Bauteilanzahl und Übertragungsverluste. Die Geräte sind auf vollständige Wartbarkeit ausgelegt und weisen geringere Schallpegel auf.

Master-Controller (RC / RC-S)
Der optionale BERG RC/RC-S Master-Controller steuert Start/Stopp von Kompressoren im Verbund, Druckregelung, optimale Lastverteilung, Auswahl eines Führungs-Kompressors und Schwellenwerte. Fernüberwachung ist über Web-Interface und Modbus (TCP/RTU) möglich, sofern vorgesehen.

Vorteile / Merkmale

• Variable Drehzahl (Frequency Control) zur bedarfsgerechten Betriebsanpassung und Energieeinsparung (bis zu ~35% je nach Einsatz).
• Direktantrieb 1:1 (ohne Getriebe) zur Minimierung von Übertragungsverlusten.
• Großes Low-Speed Air-End für Effizienz und Lebensdauer.
• Energetisch effizienter CMC-Controller und deutsche Wechselrichter; Siemens-Motoren/-Regler häufig verwendet.
• Konzipiert für 100% Wartbarkeit mit breiten Wartungsklappen und reduzierter Teileanzahl.
• Niedrigere Geräuschpegel durch Low-Speed-Betrieb; größere Modelle mit hocheffizienten Zentrifugallüftern.
• Modelle mit Öl-Zufuhr zur Abdichtung und Haltbarkeit; integrierter Kältetrockner optional bei einigen Ausführungen.

Einsatzbereiche

• Fertigungsindustrie: Versorgung von Produktionslinien und Maschinen.
• Maschinenbau: Betrieb von Werkzeugen und Fertigungsprozessen.
• Lebensmittelproduktion: hygienische Druckluftanwendungen (je nach Ausführung).
• Gesundheitswesen: medizinische Druckluftversorgung in Kliniken und Krankenhäusern (ölfreie Varianten beachten).
• Automobilindustrie: Lackierarbeiten, pneumatische Werkzeuge und Montageprozesse.

Funktionsprinzip
Zwei ineinandergreifende Rotoren drehen entgegengesetzt in einem Gehäuse. Luft wird kontinuierlich im Raum zwischen den Rotoren angesaugt und verdichtet, was eine gleichförmige Versorgung liefert. Die Drehzahlregelung passt die Leistung an den Bedarf an und erhöht so die Energieeffizienz.

Technische Daten (Auszug)
Modell | Liefermenge 7,5 bar (m3/min) | Liefermenge 10 bar (m3/min) | Liefermenge 13 bar (m3/min) | Abmessungen (LxBxH mm) | Kraftübertragung | Geräuschpegel (dB) | Nennleistung (kW) | Luftanschluss
BSDF 18 | 0,9 - 3,2 | 0,9 - 2,7 | - | 720x1300x1460 | Direktantrieb | 70 | 18,5 | G 3/4
BSDF 22 | 0,9 - 3,7 | 0,9 - 3,1 | - | 720x1300x1460 | Direktantrieb | 70 | 22 | G 3/4
BSDF 30 | 1,7 - 5,3 | 1,5 - 4,4 | 1,2 - 3,3 | 1750x900x1450 | Direktantrieb | 75 | 30 | G 1 1/2
BSDF 37 | 1,6 - 6,4 | 1,6 - 5,4 | 1,6 - 4,8 | 1750x900x1450 | Direktantrieb | 75 | 37 | G 1 1/2
BSDF 45 | 2,4 - 7,7 | 2,5 - 7,0 | 2,0 - 5,8 | 2000x1000x1640 | Direktantrieb | 75 | 45 | G 1 1/2
BSDF 55 | 2,6 - 9,9 | 2,5 - 8,5 | 2,3 - 6,6 | 2000x1000x1640 | Direktantrieb | 75 | 55 | G 1 1/2
BSDF 75 | 4,6 - 13,6 | 3,6 - 12,3 | 3,5 - 9,4 | 2100x1030x1670 | Direktantrieb | 75 | 75 | G 2
BSDF 90 | 4,6 - 16,2 | 4,2 - 13,6 | 3,4 - 11,4 | 2550x1485x2130 | Direktantrieb | 83 | 90 | G 2
BSDF 110 | 9,6 - 19,2 | 8,4 - 16,9 | 7,0 - 14,1 | 2550x1485x2130 | Direktantrieb | 83 | 110 | G 2
BSDF 132 | 11,5 - 23,0 | 10,2 - 20,5 | 8,3 - 16,5 | 3300x1600x1800 | Direktantrieb | 83 | 132 | G 2 1/2
BSDF 160 | 15 - 30 | 12,3 - 24,5 | 11,3 - 22,6 | 3300x1600x1800 | Direktantrieb | 83 | 160 | G 2 1/2
BSDF 200 | 17,3 - 34,6 | 15,5 - 31,0 | 13 - 26,1 | 4000x2100x2200 | Direktantrieb | 85 | 200 | DN 100
BSDF 250 | 20 - 40 | 18 - 36 | 15 - 30 | 4000x2100x2200 | Direktantrieb | 85 | 250 | DN 100

Technische Spezifikationen

• Direktantrieb 1:1 (kein Getriebe) zur Reduzierung von Verlusten und Steigerung der Zuverlässigkeit.
• Variable Drehzahl (Frequency Control) für Energieeinsparung und Druckoptimierung.
• Großes Low-Speed Air-End für hohen Wirkungsgrad.
• CMC-Controller, deutsche Wechselrichter und hochwertige Motoren/Regler.
• Optionale Master-Controller-Funktionen: Gruppensteuerung, Lastverteilung, Fernüberwachung (Web, Modbus).
• Einige Modelle mit integriertem Kältetrockner; Öl- und ölfreie Varianten je nach Anforderung.
