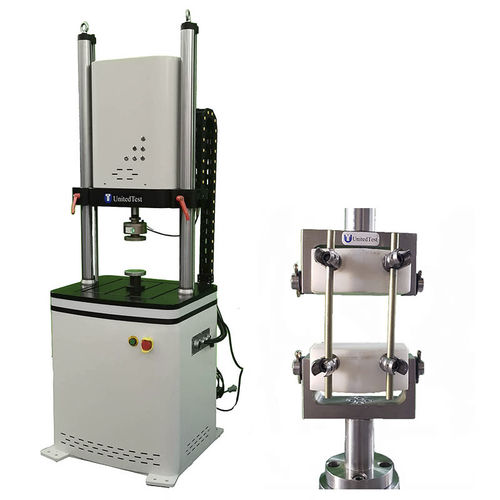

Dauer-Prüfgerät UTDS-10Y

statische Belastungautomatischfür künstliche Gelenke

ISO 12189 Dynamisches Pedikelsystem Testmodell. Hellgrau: PE (Polyethylen)-Block simuliert Wirbelkörper, blau: Verbindungsstab-Implantat mit dynamischem Abschnitt (schwarze Feder), dunkelgrau: Pedikelschraube, rote Feder: Kalibrierungsfeder simuliert Bandscheibe. Der Test wird unter sinusförmiger Belastung mit einer maximalen Testfrequenz von 5 Hz durchgeführt. Diese Kraft ist wiederum abhängig von der Position der zu modellierenden Wirbelsäule. (Lendenwirbelsäule: 0,6-2,0 kN / Hals: 0,05-0,15 kN). Der Test endet, wenn 5 Millionen Arbeitszyklen erreicht sind oder wenn die Struktur mechanisch versagt. Die Ergebnisse der Ermüdungsprüfung müssen in einer S-N-Kurve zusammengefasst werden. Diese Prüfungen werden bei Raumtemperatur durchgeführt, können aber auch in einer Ringerlösung bei 37 °C wiederholt werden, um physiologische Umweltbedingungen zu simulieren und mögliche Korrosionswirkungen zu ermitteln. Hauptparameter des UnitedTest Ermüdungs- und statischen Prüfsystems: Max. dynamische Belastung: ±10KN Genauigkeit ±1% Max. statische Belastung: ±10kN Dynamische Schwankung: Weniger als ±1%FS Max. Hub des Stellantriebs: ±50mm, Genauigkeit ±0,5%FS Amplitude bei Max. Frequenz: ±1mm Max. Frequenz: 0,1HZ~15Hz Max. Leitungsgeschwindigkeit: 150mm/s
