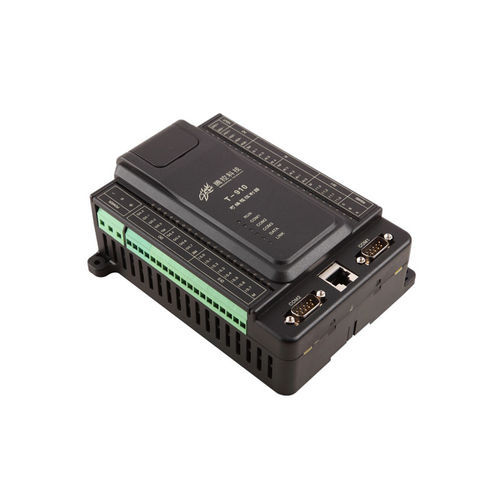

Box-SPS T-910

DIN-SchieneDigitalausgängeAnalogausgänge

Dimension - 169 x 134 x 63 mm (B x H x T) Gewicht 0.5 kg Halterung - Standardschiene oder Bolzen Arbeitstemperatur - Von -40ºC bis 85 ºC E/A-Funktion Eingebaute digitale Eingänge - 12 (isolierter Eingang mit optischer Kopplung, 2 davon können als Hochgeschwindigkeitszähler verwendet werden) Eingebaute digitale Ausgänge - 8 (Relaisausgang) Eingebaute Analogeingänge - 8 (0-20mA oder 0-5V) Eingebaute analoge Ausgänge - 2 (0-20mA oder 0-10V) Integrierte Hochgeschwindigkeits-Impulszähler - 2 einphasige oder 1 zweiphasige (100 KHz-Impulszählung, kann als 2 einphasige oder 1 zweiphasige verwendet werden) E/A-Zustandsanzeigen - 44 Stück. Eingangsbild - 256 Byte (512 Bit für digitale Eingänge und 192 Byte für analoge Eingänge) Ausgangsabbild - 256 Byte (512 Bit für digitale Ausgänge und 192 Byte für analoge Ausgänge) Stromversorgung und Stromausgang Spannungsversorgung - Nennspannung - 220V AC oder 24V DC Bereich - Von 90V AC bis 250V AC, 50Hz, oder 24V DC Isolierter Stromausgang - Nennspannung - 24VDC Nennstrom - 0.2A Ausgangswiderstand - Etwa 20 Ohm Klemmen VOUT(24V+, 24V-) Kommunikation Ethernet 1 Anschluss (RJ45, 10M/100M adaptiv, MODBUS TCP Protokoll) RS232 - 1 Anschluss (COM0, für internen Test) RS232/485 - 3 Anschluss Standardeinstellungen: MODBUS RTU Slave, Bode-Rate 19200,1,8,E, Adresse 1 DIP - 8-Bits Wird der DIP auf ON gesetzt, wird die IP-Adresse auf die Standardwerte gesetzt 192.168.1.99 Schalter Run/Stop - 2 Schalter run/Stopp (im Stoppmodus wird nur das SPS-Programm angehalten) Kommunikationsanzeige 6 Stück Speicher Größe des Anwenderprogrammspeichers - 2M Byte Größe des Anwenderdatenspeichers - 2M Byte Datenspeicher der Backup-Batterie - 1K Byte Zeit für die Datensicherung - 1 Jahr CPU-Funktion CPU-Frequenz - 48 MHz - Max. 72 MHz Minimale Befehlsverarbeitungszeit
