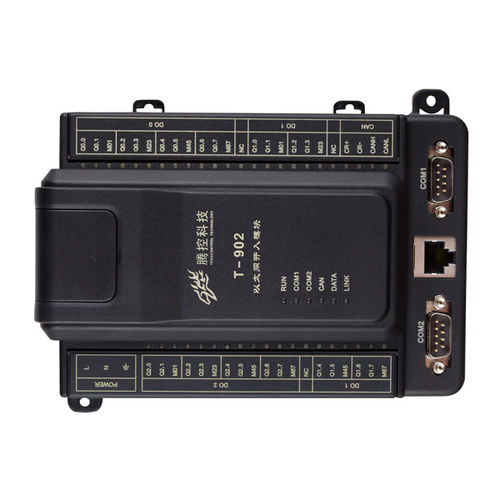

Box-SPS T-902

DIN-SchieneDigitalausgängeRelaisausgänge

Dimension - 169 x 134 x 63 mm (B x H x T) Gewicht - 0.5 kg Halterung Standardschiene oder Bolzen Betriebstemperatur - Von -40ºC bis 85 ºC E/A-Funktion Eingebaute digitale Eingänge - 24 Relaisausgänge E/A-Zustandsanzeigen - 44 Stk. Ausgang Bild - 256 Byte (512 Bit für digitale Ausgänge) Stromversorgung Nennspannung 220V AC oder 24V DC Reichweite Von 90V AC bis 250V AC, 50Hz, oder 24V DC Nennstrom 23mA/220VAC (wenn alle digitalen Ausgänge voll ausgelastet sind, ) 14mA/220VAC (wenn alle digitalen Ausgänge im Leerlauf sind) Digitaler Ausgang Peripherie-Ausgang - Relais Ausgang Ausgänge - 24 Widerstandslast - 5A/220VAC oder 5A/30VDC anzeigen - Die LED-Anzeige leuchtet und der Relaiskontakt schließt, wenn der entsprechende Ausgang aktiv ist Ansprechzeit - ≤20ms Lebensdauer mechanisch 2.000.000 Nennlast Kommunikation Ethernet 1 Anschluss (RJ45, 10M/100M adaptiv, MODBUS TCP Protokoll) RS232 1 Anschluss (COM0, für internen Test) RS232/485 2 Anschluss COM2, DB9 RS232 Direktanschluss COM1, DB9 RS485 (Pin 2 ist B, Pin 3 ist A) Standardeinstellungen: MODBUS RTU Slave, Bode-Rate 19200,1,8,E, Adresse 1 CAN 1 Anschluss DIP 8-Bits Run/Stop-Schalter 2 Schalter run/Stop (im Stop-Modus wird nur das PLC-Programm gestoppt) Kommunikationsanzeige 6 Stück Speicher Größe des Anwenderprogrammspeichers 2M Byte Größe des Anwenderdatenspeichers 2M Byte Datenspeicher der Backup-Batterie 1K Byte Zeit für die Datensicherung 1 Jahr CPU-Funktion CPU-Frequenz 48 MHz Max. 72 MHz Minimale Befehlsverarbeitungszeit 4 Millisekunden INT- und Bit-Betrieb - Von 1 bis 4 Mikrosekunden - Fließkomma-Algorithmus - Etwa 40 Mikrosekunden - 1ms Zeitgebermenge - Keine Begrenzung Uhr Interne Uhr - Pufferbatterie
