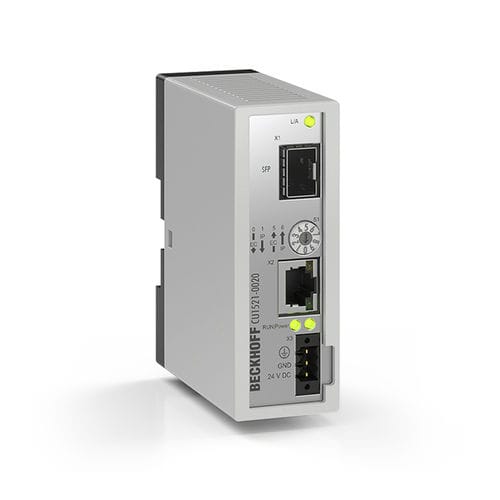

Ethernet-Port-Multiplier CU1521-0020

Der EtherCAT-fähige CU1521-0020 für Industrial-Fast-Ethernet/100 MBit/s ist ein universeller Medienkonverter, der durch seinen SFP-Slot mit verschiedenen SFP/SFP+-Modulen bestückt werden kann. Der Einsatz von EtherCAT wird so auf den verschiedensten Übertragungswegen möglich, je nachdem welches SFP-Modul eingesetzt wird. Um die EtherCAT-Tauglichkeit sicherzustellen, sind nur von Beckhoff freigegebene SFP-Module zu verwenden. Der Medienkonverter arbeitet bidirektional und kollisionsfrei mit konstanter Verzögerung und kann als eigener EtherCAT-Teilnehmer diagnostiziert werden. So gewährleistet der CU1521-0020, im Gegensatz zu Standardmedienkonvertern, auch im Störungsfall eine schnelle Linkkontrolle und damit einen sicheren Abschluss des EtherCAT-Stranges. Da die Übertragungsrichtung (Kupfer zu SFP, SFP zu Kupfer) für den Bus relevant ist, kann das Gerät über einen Schalter konfiguriert werden. Über diesen Schalter kann auch „Link Loss Forwarding“ für normalen Ethernet-Betrieb eingestellt werden. Aufgabe im EtherCAT-System - Medienwechsel von RJ45-Kupfer-Physik auf andere (abh. vom SFP-Modul) und zurück Übertragungsmedium - beliebig (abh. vom SFP-Modul); Ethernet/EtherCAT-Kabel (min. Cat.5), geschirmt Businterface - abh. vom SFP-Modul; 1 x RJ45 Länge zwischen Stationen - abh. vom SFP-Modul Protokoll - EtherCAT Durchlaufverzögerung - ca. 1 µs Übertragungsraten - 100 MBit/s Konfiguration - per Drehschalter Spannungsversorgung - 24 (18…30) V DC, 3-polige Anschlussklemme (+, -, PE) Stromaufnahme 24 V DC - ca. 120 mA Abmessungen (B x H x T) - 34 mm x 98 mm x 77 mm Gewicht - ca. 150 g Betriebs-/Lagertemperatur - 0…+55 °C/-25…+85 °C Relative Feuchte - 95 % ohne Betauung
