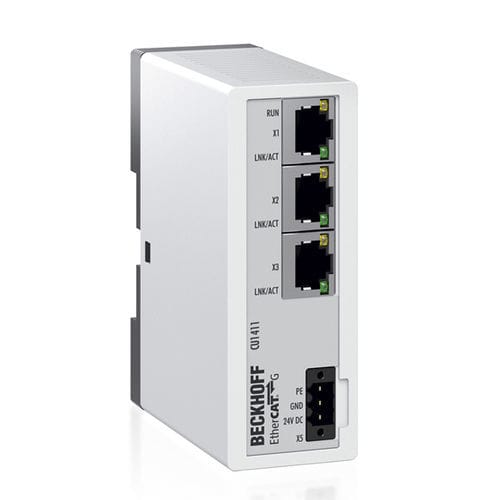

Ethernet-Port-Multiplier CU1411

Die EtherCAT G-Branch-Controller ermöglichen eine transparente Anpassung der Übertragungsgeschwindigkeit von EtherCAT G und EtherCAT. Der CU1411 hat zwei gekennzeichnete Ports, um die Integration in ein EtherCAT G-Netzwerk zu realisieren. Über einen weiteren Branch-Port kann ein EtherCAT- und/oder EtherCAT G-Segment angekoppelt werden. Technische Daten - CU1411 Aufgabe im EtherCAT-System - Ankopplung von EtherCAT- und EtherCAT G-Segmenten an ein EtherCAT G-Netzwerk Übertragungsmedium - Ethernet/EtherCAT-Kabel (min. Cat.5), geschirmt Businterface - 3 x RJ45 Länge zwischen Stationen - max. 100 m (1000BASE-T) Protokoll - EtherCAT Durchlaufverzögerung - ca. 1 µs pro Port Übertragungsraten - Hauptsegment 1 GBit/s, Branch 100 MBit/s und 1 GBit/s Konfiguration - TwinCAT Spannungsversorgung - 24 V (-15 %/+20 %), 3-polige Anschlussklemme (+, -, PE) Betriebs-/Lagertemperatur - 0…+55 °C/-25…+85 °C Relative Feuchte - 95 % ohne Betauung Schwingungs-/Schockfestigkeit - gemäß EN 60068-2-6/EN 60068-2-27 EMV-Festigkeit/-Aussendung - gemäß EN 61000-6-2/EN 61000-6-4 Schutzart/Einbaulage - IP20/beliebig Zulassungen/Kennzeichnungen - CE
