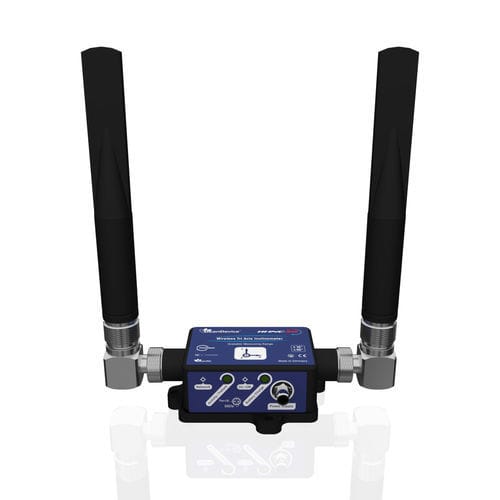

Dreiachsiger Neigungsmesser HI-INC-SR

FunkPunkt-zu-PunktMEMS

Produktübersicht Der BeanDevice® HI-INC SR ist ein leistungsstarker, drahtloser Drei-Achsen-Neigungsmesser mit skalierbarem Messbereich (±10° und ±90°, mit automatischer Bereichsanpassung je nach Anwendung). Er bietet eine außergewöhnliche Präzision mit einer Genauigkeit von bis zu ±0,01° für den ±10°-Bereich und ±0,02° für den ±90°-Bereich. Darüber hinaus verfügt es über einen eingebauten Temperatursensor, der sich an der Basis des Geräts befindet, um die Temperatur Ihrer Ausrüstung oder Struktur zu überwachen. Hauptmerkmale

• Hochleistungsfähiger drahtloser Drei-Achsen-Neigungsmesser mit skalierbarem Bereich: ±10° (±0,01° Genauigkeit) und ±90° (±0,02° Genauigkeit)
• Eingebauter Temperatursensor: Ermöglicht Temperaturkompensation in Echtzeit und Überwachung des Zustands von Geräten und Strukturen
• Robuste drahtlose Konnektivität: Lizenzfreie 2,4 GHz für zuverlässige Datenübertragung mit großer Reichweite in industriellen Umgebungen
• Vielseitige Montage: Schraub- oder Doppelschrauben- und Magnetbefestigungsoptionen für eine einfache und sichere Installation auf jeder Oberfläche
• Antennenoptionen: High-Gain für eine größere Reichweite oder kompakte Radome für raue, platzbeschränkte Umgebungen
• Widerstandsfähiges Design: Wasserdichtes Aluminiumgehäuse nach IP67, leicht und ESD-geschützt für den robusten Einsatz
• Aufzeichnung mit hoher Kapazität: Speichert 8M Logs und wiederaufladbare Batterie für ununterbrochene Überwachung

Hochleistungs-Antennenauswahl Unsere Antennenlösungen sind so konzipiert, dass sie zuverlässige drahtlose Verbindungen in einer Vielzahl von Betriebsumgebungen bieten:

• Radomantenne: Kompakt, robust, ideal für Anwendungen mit begrenztem Platzangebot. Typische Funkreichweite: 150m (Sichtverbindung), 30-60m (Nicht-Sichtverbindung)
• High-Gain-Antenne: Optimiert für maximale Reichweite, bis zu 400m (Line of Sight), 60-120m (Non-Line-of-Sight)

Montageoptionen für jede Umgebung Setzen Sie Ihren Sensor schneller und intelligenter ein - mit vielseitigen Montagelösungen, die für jede Oberfläche und jede Umgebung geeignet sind und keine Probleme bei der Installation verursachen.

• Standardschraubmontage: Dauerhaft und sicher für langfristige Anwendungen. Ideal für Industrie-, Außen- oder vibrationsintensive Installationen.
• Dual-Mode-Sockel (M an Produktcode anhängen): Magnetisch und Schraube in einem - keine zusätzlichen Teile erforderlich. Magnetisch einrasten (10+ kg Halt) oder schrauben für Dauerhaftigkeit. Perfekt für schnelle Einsätze oder wiederverwendbare Aufbauten.
• Optional: 90° Wandhalterung mit Bullseye: Präzisionsausrichtung für vertikale/Wandmontage. Kompatibel mit beiden Montagefüßen.

Software und Integration Das BeanDevice® HI-INC SR wird mit einer kostenlosen Version von BeanScape® 2.4GHz Lite geliefert, die Folgendes bietet:

• Echtzeit-Datenvisualisierung für eine schnelle Überwachung vor Ort
• Datenprotokollierung und -sicherung im CSV-Format für eine einfache Analyse und Berichterstattung
• Integration mit Systemen von Drittanbietern über das Modbus TCP/RTU/ASCII-Protokoll (über BeanGateway®)

Anwendungen Das BeanDevice® HI-INC SR eignet sich für eine Vielzahl von Anwendungsfällen, darunter:

• Landvermessung
• Structural Health Monitoring (SHM)
• Prüf- und Messtechnik
• Eisenbahnschwellenüberwachung
• Brückenüberwachung
• Überwachung von Antennenbasisstationen
• Überwachung von Frachtschiffen
• Baustellenüberwachung

Inklusive Zubehör

• 1x Magnet zum Ein- und Ausschalten des Geräts
• 1x M8 Kappe für die Stromversorgung

Optionales Zubehör und Dienstleistungen

• Externes Netzteil: Steckernetzteil, Schaltnetzteil 12V @ 1,25A mit versiegeltem M8 Stecker (IP67/Nema 6)
• Standalone Solar System: Hocheffizientes Solarmodul mit Solar-Laderegler und Blei-Säure-Batterie (verschiedene Referenzen für XT- und RB-Versionen)
• Externe Primärzelle in einem wasserdichten IP67-Gehäuse: Wasserdichtes IP67-Batteriegehäuse für Langzeitüberwachungsanwendungen, kompatibel mit XT- und RB-Versionen
• Halterungsmontage: 90° Halterung für BeanDevice (Xrange Smartsensor) mit 4 x M5 Schrauben + Gegenmutter
• M8 Verlängerungskabel für externe Stromversorgung: Vergossenes Kabel mit M8-3poligem Stecker, erhältlich in 2m, 5m und 10m Länge
• Kalibrierungszertifikat von Beanair Sensors (statische Kalibrierungsmethode auf Granitplatte DIN876)

Technische Daten Sensor-Spezifikationen Neigungssensor-Technologie: Präzise und stromsparende MEMS-Technologie Skalierbarer Messbereich: vom Benutzer wählbarer Bereich ±10° oder ±90°, mit automatischer Bereichsanpassung je nach Anwendung Sensor-Auflösung: 0.0055° Rauschdichte: für ±10° Bereich: 0.0007 °/√Hz auf der Y-Achse, 0,008 °/√Hz auf der X- und Z-Achse; für den Bereich ±90°: 0.0012 °/√Hz auf allen Achsen Sensorgenauigkeit (Vollausschlag, @ 25°C, statischer Messmodus alle 2s): ±0,01° für ±10° Messbereich, ±0,02° für ±90° Messbereich Temperaturabhängigkeit der Empfindlichkeit (Temperaturbereich -25°C bis +85°C): ±0,1 % Offset-Lebensdauer-Drift (@25°C): ±0,08 ° Frequenzgang des Sensors (-3 dB): DC bis 10 Hz für ±10° Messbereich, DC bis 40 Hz für ±90° Messbereich (Automatikbereich), DC bis 70 Hz für ±90° Messbereich Kalibrierung: Werkskalibrierung für ±10° Bereich und ±90° mit Kalibrierungseinstellungen, die im Flash-Speicher des Sensors gesichert sind. Verwendete Kalibrierungsmethode: Back-to-Back-Kalibrierung mit einem Referenzsensor. Verfahren zur Neukalibrierung sind auf der Website verfügbar, und der Sensor kann vom Benutzer oder von einem externen Labor neu kalibriert werden. Integrierter Temperatursensor Temperaturbereich: -40°C bis +60°C Messauflösung: ±0,06°C Sensorgenauigkeit: ±1°C Konfigurierbare Einstellungen über die BeanScape® 2.4GHz Software Datenerfassungsmodus: Statische Datenerfassung: Low Duty Cycle Data Acquisition (LDCDA) und Alarmmodus (basierend auf Alarmschwellen). Messintervall 1s bis 24 Stunden. Dynamische Datenerfassung (nicht verfügbar bei Geräten mit der Referenzerweiterung XT): Streaming- und S.E.T.-Modus (Streaming mit Ereignisauslösung) Alarm-Schwellenwert: Dreistufige Alarme: Warnung < Aktion < Alarm Abtastrate (im Streaming- und S.E.T.-Modus): Minimum: 1 SPS; Maximum: 20 SPS auf jeder Achse für ±10° Messbereich (Static und Auto Range), für ±90° Messbereich (Auto Range); Maximum: 80 SPS auf jeder Achse für ±90° Messbereich (Static Range) Skalierbarer Messbereich: ±10°, ±90°, und automatisch ±10°/±90° Energie-Modus: Batteriesparmodus und aktiver Stromversorgungsmodus (nicht verfügbar bei XT-Version, externe Stromversorgung) RF-Spezifikationen Drahtloser Protokollstack: Ultra-Power und lizenzfreie 2.4Ghz Funktechnologie (IEEE 802.15.4E) WSN-Topologie: Punkt-zu-Punkt/Stern Datenrate: 250 Kbits/s RF-Eigenschaften: ISM 2.4GHz - 16 Kanäle. Antennen-Diversity-Architektur entwickelt von BeanAir® Sendeleistung: +18 dBm Empfänger-Empfindlichkeit: -104 dBm Maximale Funkreichweite: High-Gain-Antenne: max. 400 m (L.O.S., Antenne senkrecht ausgerichtet, BeanGateway auf einem 10 m hohen Mast installiert), 60-120 m (N.L.O.S.); integrierte Radomantenne: max. 150 m (L.O.S.), 30-60 m (N.L.O.S.) Antenne: Antennen-Diversity; High Gain Antenna Version: 2 x N-Type Antenna 5dBi, IP67; Radome Antenna Version: 2 x Antenna 1.9 dBi, IP67 Integrierter Datenlogger Speicherkapazität: bis zu 8 Millionen Datenpunkte Drahtloses Herunterladen von Daten: 20 Minuten für das Herunterladen des gesamten Speichers (durchschnittliche Zeit) TimeSync-Funktion: Uhrensynchronisation über drahtlose Sensornetzwerke (WSN) Genauigkeit der Uhrensynchronisation: ±2,5 ms (bei 25°C) Quarz-Spezifikationen: Toleranz ±10ppm, Stabilität ±10ppm Umwelt und Mechanik Gehäuse: Aluminium AL6061 & Wasserdichtes Gehäuse Abmessungen in mm (LxBxH): 100 x 71 x 38 (ohne Radom-Antennen, mit Befestigungsöse) Gewicht (mit internem Akku & Radom-Antenne): 240g (Schraubmontage), 265g (Magnetmontage) Gewicht (mit internem Akku und High Gain Antenne): 440g (Schraubbefestigung), 465g (magnetische Befestigung) Schockfestigkeit: 150g während 50 ms Betriebstemperatur: RB: Interne wiederaufladbare Batterie: -40°C bis +60°C; XT: Externe Stromversorgung: -40°C bis +75°C bei entladenem Akku. Wenn der Sensor direkter Sonneneinstrahlung ausgesetzt ist, muss ein Sonnenschutz verwendet werden Maximale Luftfeuchtigkeit: 90 %RH Normen & Funkzertifikate: CE-Kennzeichnungsrichtlinie R&TTE (Funk) ETSI EN 300 328, FCC (Nordamerika), ARIB STD-T66 Ver 3.6, ROHS - Richtlinie 2002/95/EC Grundplatte: Aluminium schwarz eloxiert AL 7075 mit stabiler Dreipunktbefestigung. Schraubbefestigung: Das Gerät sollte auf einer flachen und glatten Oberfläche mit 3 Schrauben, Größe M5, befestigt werden. Anzugsmoment 5 ±1Nm. Magnetbefestigung: Das Gerät sollte auf einer Stahloberfläche montiert werden. IP|NEMA Bewertung: IP67 | Nema 6 Stromversorgung Integriertes Batterieladegerät: Integriertes Lithium-Ionen-Batterieladegerät mit hochpräziser Batterieüberwachung (Überspannungs-/Überstrom-/Kurzschluss-/Unterspannungsschutz, Batterietemperaturüberwachung) Stromverbrauch @ 3,3 V: Während der Datenerfassung: 30 TO 40 mA; Während der Funkübertragung: 55 mA @ 18dBm; Während des Batteriesparmodus: < 30 µA Externe Spannungsversorgung: 8-28VDC mit Verpolungsschutz; IEC-61000-4-2: ESD 30kV(Luft), 30kV (Kontakt); Überspannungsschutz > 28VDC (600W während 10us max) Wiederaufladbare Batterie: 2 Ah, Lithium-Polymer-Akku Merkmale / Technische Daten

• Drahtloser Drei-Achsen-Neigungssensor basierend auf MEMS-Technologie
• Skalierbarer Bereich: ±10° oder ±90° mit automatischer Bereichsanpassung
• Hohe Auflösung: 0.0055°
• Hohe Präzision: ±0,01° für ±10° Bereich, ±0,02° für ±90° Bereich
• Ultra-Power und lizenzfreie 2,4Ghz Funktechnologie (IEEE 802.15.4E)
• Funkreichweite: High Gain Antenne: 400m max LOS, 60-120m (N.L.O.S.); Integrierte Low-Profile Antenne: 150m max, 30-60m (N.L.O.S.)
• Maximale Abtastrate: 80 Abtastungen pro Sekunde (±90° Bereichskonfiguration)
• Integrierter Temperatursensor zur Überwachung der Geräte-/Strukturtemperatur
• Kontaktloses Ein-/Ausschalten für eine schnellere und sicherere Installation
• Stromverbrauch im Batteriesparmodus: < 40uA @3,3V
• Eingebauter Datenlogger: bis zu 8 Millionen Datenpunkte (mit Datierung der Ereignisse)
• Integrierter Lithium-Polymer-Akku mit industriellem Ladegerät (8-28VDC)
• Wasserdichtes (IP67 | Nema 6) Aluminiumgehäuse (Abmessungen Lxlxh: 100x71x38 mm)
• Montageverfahren: Schraubmontage oder magnetische Montage
