Dreiachsiger Neigungsmesser HI-INC SR

FunkIoTMEMS

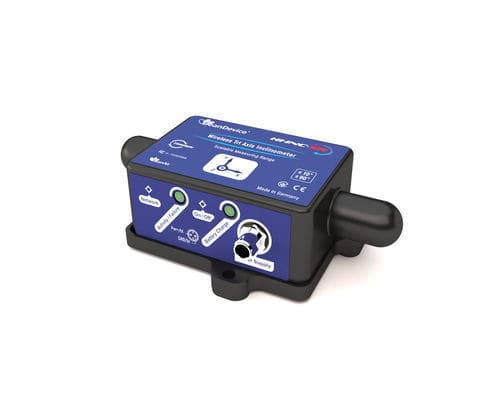

Produktübersicht: Der BeanDevice® HI-INC SR ist ein leistungsstarker, drahtloser Drei-Achsen-Neigungssensor auf MEMS-Basis, der für industrielle Überwachungssysteme entwickelt wurde. Er verfügt über einen skalierbaren Messbereich (±10° und ±90°, mit automatischer Bereichsanpassung je nach Anwendung) und bietet außergewöhnliche Präzision (±0,01° für den ±10°-Bereich und ±0,02° für den ±90°-Bereich). Das Gerät verfügt außerdem über einen eingebauten Temperatursensor, der sich an der Basis des Geräts befindet, um die Temperatur von Geräten oder Strukturen zu überwachen.Hauptmerkmale:Leistungsstarker kabelloser Drei-Achsen-Neigungsmesser mit skalierbarem Bereich: ±10° (±0,01° Genauigkeit) und ±90° (±0,02° Genauigkeit)Eingebauter Temperatursensor für Echtzeit-Temperaturkompensation und Überwachung des Zustands von Geräten/StrukturenRobuste kabellose Konnektivität: Lizenzfreie 2,4 GHz für zuverlässige Datenübertragung über große Entfernungen in industriellen Umgebungen (IEEE 802.15.4E)Vielseitige Montage: Schrauben- oder Doppelschrauben- und Magnetbefestigungsoptionen für eine einfache und sichere Installation auf jeder OberflächeAntennenoptionen: High-Gain für eine größere Reichweite oder kompakte Radome für raue, platzbeschränkte UmgebungenWiderstandsfähiges Design: Wasserdichtes Aluminiumgehäuse nach IP67, leicht und ESD-geschützt für den robusten EinsatzHohe Speicherkapazität: Speichert bis zu 8 Millionen Protokolle und verfügt über einen wiederaufladbaren Akku für ununterbrochene ÜberwachungHochleistungs-Antennenauswahl:Radomantenne: Kompakt, robust, ideal für Anwendungen mit beengten Platzverhältnissen. Typische Funkreichweite: 150 m (Sichtverbindung), 30-60 m (Nicht-Sichtverbindung)High-Gain-Antenne: Optimiert für maximale Reichweite, bis zu 400m (Line-of-Sight), 60-120m (Non-Line-of-Sight)Montageoptionen:Standard-Schraubmontage: Dauerhaft und sicher für langfristige Anwendungen, ideal für Industrie-, Außen- oder vibrationsintensive InstallationenDual-Mode-Sockel (fügen Sie -M zum Produktcode hinzu): Magnetisch + Schraube in einem, magnetisch einrasten (10+ kg Halt) oder dauerhaft schrauben, perfekt für schnelle Einsätze oder wiederverwendbare SetupsOptional: 90° Wandhalterung mit Bullauge zur präzisen Ausrichtung für vertikale/Wandmontage, kompatibel mit beiden MontagesockelnSoftware und Integration:Wird mit einer kostenlosen Version von BeanScape® 2.4GHz Lite für Echtzeit-Datenvisualisierung und Datenprotokollierung/Sicherung im CSV-FormatUnterstützt die Integration mit Systemen von Drittanbietern über das Modbus TCP/RTU/ASCII-Protokoll (über BeanGateway®)Anwendungen:LandvermessungBauwerksüberwachung (SHM)Prüf- und MesstechnikSchwellenüberwachungEisenbahnschwellenüberwachungBrückenüberwachungAntennenbasisstationenüberwachungLadungsschiffüberwachungBaustellenüberwachungTechnische Spezifikationen:Neigungsmessertechnologie: Präzise und stromsparende MEMS-TechnologieSkalierbarer Messbereich: Vom Benutzer wählbar ±10° oder ±90°, mit automatischer BereichsanpassungSensorauflösung: 0.0055°Geräuschdichte: ±10° Bereich: 0.0007 °/√Hz (Y), 0,008 °/√Hz (X, Z); ±90°-Bereich: 0.0012 °/√Hz (alle Achsen)Sensorpräzision: ±0,01° für ±10°-Bereich, ±0,02° für ±90°-BereichEmpfindlichkeitstemperaturabhängigkeit: ±0,1 % (-25°C bis +85°C)Offset LifeTime Drift (@25°C): ±0,08°Sensor-Frequenzgang (-3 dB): DC bis 10 Hz (±10°), DC bis 40 Hz (±90°, Auto Range), DC bis 70 Hz (±90°)Kalibrierung: Werkskalibrierung für ±10° und ±90°, Einstellungen im Flash-Speicher des Sensors gesichert, Nachkalibrierung durch den Benutzer oder ein externes Labor möglichIntegrierter Temperatursensor: Bereich: -40°C bis +60°C, Auflösung: ±0,06°C, Präzision: ±1°CDrahtloser Protokollstapel: IEEE 802.15.4E, ISM 2.4GHz, 16 Kanäle, 250 Kbits/s Datenrate, +18 dBm Sendeleistung, -104 dBm EmpfängerempfindlichkeitMaximale Funkreichweite: High Gain Antenne: 400m (LOS), 60-120m (NLOS); Radom-Antenne: 150m (LOS), 30-60m (NLOS)Antennen-Diversity: Hohe Verstärkung: 2 x N-Typ Antenne 5dBi, IP67; Radom: 2 x Antenne 1.9 dBi, IP67Eingebauter Datenlogger: Bis zu 8 Millionen Datenpunkte, 20 Minuten zum drahtlosen Herunterladen des gesamten SpeichersTimeSync-Funktion: Taktsynchronisationsgenauigkeit ±2,5 ms (bei 25°C), Quarztoleranz ±10ppmGehäuse: Aluminium AL6061, wasserdicht IP67 (Nema 6), Abmessungen 100 x 71 x 38 mm (ohne Antennen), Gewicht: 240g (Schraubbefestigung, Radom), 265g (magnetisch, Radom), 440g (Schraube, hohe Verstärkung), 465g (magnetisch, hohe Verstärkung)Stoßfestigkeit: 150g während 50 msBetriebstemperatur: RB: -40°C bis +60°C; XT: -40°C bis +75°C (Batterieentladung)Maximale Luftfeuchtigkeit: 90 %RHC-Zertifizierungen: CE, FCC, ARIB STD-T66 Ver 3.6, ROHSGrundplatte: Aluminium schwarz eloxiert AL 7075, robuste Dreipunktbefestigung, Schraubbefestigung (3 x M5, 5 ±1Nm), Magnetbefestigung (Stahlfläche)Stromversorgung: Integrierter Lithium-Polymer-Akku (2 Ah), Industrie-Ladegerät (8-28VDC), Überspannungs-/Überstrom-/Kurzschluss-/Unterspannungsschutz, Batterietemperaturüberwachung, Stromaufnahme: 30-40 mA (Erfassung), 55 mA (Funkübertragung), Mitgeliefertes Zubehör:1x Magnet zum Ein-/Ausschalten des Geräts1x M8-Kappe für StromversorgungOptionales Zubehör:Externes Netzteil (Wandsteckdose, Schaltmodus 12V @ 1.25A, versiegelter M8-Stecker, IP67)Eigenständiges Solarsystem (verschiedene Referenzen für RB- und XT-Versionen)Externe Primärzelle in wasserdichtem IP67-Gehäuse (Batteriebox mit 3 x 6500mAh Li-SOCL2-Zellen, Ref: PRIM-XTENDER)90°-Halterung zur Montage (Ref: SMART-BRACK-MNT)M8-Verlängerungskabel (2m, 5m, 10m, Ref: CBL-M8-2M, CBL-M8-5M, CBL-M8-10M)Kalibrierungszertifikat (Ref: CERT-CAL-SMART)Garantie: 2 Jahre beschränkte Garantie für Defekte aufgrund von Material- oder Verarbeitungsfehlern.
