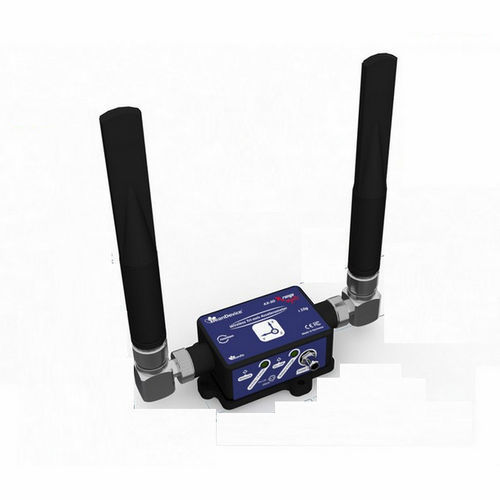

Dreiachsiger Beschleunigungsmesser Beandevice AX-3D XRange ±2g or ±10g - High Gain Antenna

MEMSdrahtlosprogrammierbar

Produktübersicht:Der BeanDevice® 2.4GHz AX-3D XRange ist ein leistungsstarker drahtloser Schwingungssensor für die industrielle IoT-Überwachung. Er kombiniert Robustheit, Präzision und drahtlose Konnektivität mit großer Reichweite und eignet sich hervorragend für die Schwingungsanalyse in Echtzeit, die vorausschauende Wartung und die Überwachung des strukturellen Zustands von Maschinen, Brücken und Baustellen.Hauptmerkmale:Geräuscharmer Drei-Achsen-Schwingungssensor: ±2g (45 µg/√Hz) oder ±10g (100 µg/√Hz) für die präzise IoT-Schwingungsüberwachung bei SHM und vorausschauender Wartung.Robuste drahtlose Konnektivität: Lizenzfreie 2,4 GHz für zuverlässige Datenübertragung über große Entfernungen in industriellen Umgebungen.Echtzeitverarbeitung und Konformität: DIN 4150-3-Berichterstattung (±2g) über BeanScape® mit FFT, PPV und Warnmeldungen.Anti-Aliasing-Filter: Fernprogrammierbarer Butterworth-Filter 5. Ordnung für saubere, originalgetreue Schwingungsdaten und FFT-Analyse.Vielseitige Montage: Schraub- oder Doppelschrauben- und Magnetbefestigungsoptionen für eine einfache und sichere Installation auf jeder Oberfläche.Antennenoptionen: High-Gain-Antenne für größere Reichweite oder kompakte Radome-Antenne für raue, platzbeschränkte Umgebungen.Langlebiges Design: Wasserdichtes Aluminiumgehäuse (IP67), leicht und ESD-geschützt für den robusten Einsatz.Protokollierung mit hoher Kapazität: Speichert 8M Logs und wiederaufladbare Batterie für ununterbrochene Überwachung.Eingebauter Hardware-Filter:Ausgestattet mit einem Anti-Aliasing-Filter 5. Ordnung (fernprogrammierbar) und einem Software-IIR-Filter gewährleistet der BeanDevice® 2,4GHz AX-3D XRange einen zuverlässigen Betrieb in anspruchsvollen Umgebungen wie Baustellen und Strukturüberwachung.TimeSync®-Funktion: Erzielt eine Zeitsynchronisation von ±2,5 ms über drahtlose Sensornetzwerke hinweg und verbessert so die Datenfusion und Modalanalyse.Leistungsstarke Antennenauswahl:Radomantenne: Kompakt, robust, ideal für Anwendungen mit eingeschränktem Platzangebot. Typische Reichweite: 150 m (LOS), 30-60 m (NLOS).High-Gain-Antenne: Optimiert für maximale Reichweite. Typische Reichweite: 400m (LOS), 60-120m (NLOS).Montageoptionen für jede Umgebung:Standard-Schraubmontagefuß: Dauerhaft und sicher für langfristige Anwendungen. Ideal für industrielle Anwendungen, Außenbereiche oder Umgebungen mit starken Vibrationen.Dual-Mode-Sockel (fügen Sie -M zum Produktcode hinzu): Magnetisch und schraubbar in einem - keine zusätzlichen Teile erforderlich. Magnetisch einrasten (10+ kg Halt) oder schrauben für dauerhaften Halt. Perfekt für schnelle Einsätze oder wiederverwendbare Aufbauten.Optional: 90° Wandhalterung mit Bullseye: Präzise Ausrichtung für vertikale/Wandmontage. Kompatibel mit beiden Befestigungssockeln.Erweiterte Schwingungsanalyse mit BeanScape® Premium:Echtzeitüberwachung: Visualisierung von Schwingungs- und Geschwindigkeitsdaten.Umfassende Analysewerkzeuge: FFT (Fast Fourier Transform), PPV (Peak Particle Velocity) und Geschwindigkeitsmessungen.Automatisierte Berichterstellung: FFT-Ergebnisse mit PPV-Werten und Geschwindigkeitsanalyseberichte gemäß DIN 4150-3.Proaktive Warnmeldungen: Erzeugt automatisch Alarmmeldungen per E-Mail, wenn Auslöseschwellen überschritten werden.Anwendungen:Bodenschwingungsüberwachung auf BaustellenDynamische Messungen für SchienenfahrzeugePrüfung und Messung für SchienenfahrzeugeStructural Health Monitoring (SHM) für Gebäude und InfrastrukturSchwingungsanalyse für vorausschauende Wartung und DiagnoseIm Vergleich zur Standardversion bietet das XRange-Modell eine höhere Datenlogger-Kapazität und unterstützt sowohl die Schraub- als auch die Magnetmontage für eine größere Installationsflexibilität.Technische Daten:Hochleistungsfähiger drahtloser triaxialer Schwingungssensor basierend auf MEMS-TechnologieEchtzeit-FFT- und GeschwindigkeitsanzeigeAutomatischer Bericht gemäß DIN4150-3 (Excel, PDF und Word) mit FFT-, PPV- und Geschwindigkeitswerten (± 2g-Version mit BeanScape® 2,4GHZ Premium)Erweiterte Messmodi: kontinuierliche Überwachung oder EreignisauslösemodusDrahtlose Reichweite: High-Gain-Antenne: 400m max LOS, 60-120m (NLOS); integrierte Low-Profile-Antenne: 150m max, 30-60m (NLOS)Messbereich: ± 2g oder ± 10gSehr geringe Rauschdichte: 45 µg/√Hz (± 2g-Version), 100 µg/√Hz (± 10g-Version)Maximale Abtastrate: 3 KSPS (wenn 1 Kanal aktiviert ist)Anti-Aliasing-Hardware-Butterworth-Filter (5. Ordnung) mit einer programmierbaren Grenzfrequenz von 1 Hz bis 2 KHzEingebauter Datenlogger: bis zu 8 Millionen Datenpunkte (mit Ereignisdatierung)Integrierter Lithium-Polymer-Akku mit industriellem Ladegerät (8-28VDC)Wasserdichtes (IP67 | Nema 6) Aluminiumgehäuse (Abmessungen Lxlxh: 100x71x38 mm)Montageverfahren: Schraubmontage oder magnetische MontageTimSync-Funktion: Zeitsynchronisation über drahtlose Sensornetzwerke mit einer Genauigkeit von ±2,5 msBeschleunigungssensor Spezifikationen:Beschleunigungssensor-Technologie: Präzise und stromsparende MEMS-TechnologieSensorauflösung: ±2g Version: 0,1mg; ±10g Version: 0,3mgTypische Nichtlinearität (Full Scale, @ 25°C): ±0,1%Analog-Digital-Wandler: 16-bit, SAR-Architektur mit TemperaturkompensationSensor-Frequenzgang (-3 dB): DC bis 800 HzRauschspektraldichte: ±2g Version: 45 µg/√Hz; ±10g-Version: 100 µg/√HzZero-g-Offsetabweichung von RT über Temp: ±0,1 mg/°CEmpfindlichkeitsabweichung von RT über Temp: ±2g-Version: ±0,01 %/°C (XY), ±0,02 %/°C (Z); ±10g-Version: ±0.01 %/°COffset Ratiometrischer Fehler: ±2g Version: 2mg; ±10g Version: ±0,2 % (XY), ±0,1 % (Z)Empfindlichkeit Ratiometrischer Fehler: ±2g Version: ±1,25 % (X-Y), ±0,2 % (Z); ±10g Version: ±1,6 % (X-Y), ±0,2 % (Z)Kreuzachsenempfindlichkeit: 1 %Anti-Aliasing Hardware-Filter: Butterworth-Filter 5. Ordnung - Grenzfrequenz: 1 Hz bis 2000 Hz fernprogrammierbar (BeanScape®)RF-Spezifikationen:Wireless Protocol Stack: Ultra-Power und lizenzfreie 2.4Ghz Funktechnologie (IEEE 802.15.4E)WSN Topologie: Punkt-zu-Punkt / SternDatenrate: 250 Kbits/sRF-Eigenschaften: ISM 2,4GHz - 16 Kanäle. Antennen-Diversity-Architektur entwickelt von BeanAir®TX-Leistung: +18 dBmEmpfangsempfindlichkeit: -104 dBmMaximale Funkreichweite: High-Gain-Antenne: max. 400 m (LOS), 60-120 m (NLOS); integrierte Radomantenne: max. 150 m (LOS), 30-60 m (NLOS)Antennendiversity: High Gain Antenna Version: 2 x N-Type Antenna 5dBi, IP67; Radome Antenna Version: 2 x Antenna 1.9 dBi, IP67Mechanik & Umwelt:Gehäuse: Aluminium AL6061 & Wasserdichtes GehäuseAbmessungen in mm (LxBxH): 100 x 71 x 38 (ohne Radom-Antennen, mit Befestigungsöse)Gewicht (mit internem Akku & Radom-Antenne): 240g (Schraubbefestigung), 265g (magnetische Befestigung)Gewicht (mit internem Akku & High Gain Antenne): 440g (Schraubbefestigung), 465g (Magnetbefestigung)Stoßfestigkeit: 150g während 50 msBetriebstemperatur: -40 °C bis +60 °C (Sonnenschutz bei direkter Sonneneinstrahlung erforderlich)Maximale Luftfeuchtigkeit: 90 %RHNormen & Funkzertifizierungen: CE-Kennzeichnungsrichtlinie R&TTE (Funk) ETSI EN 300 328, FCC (Nordamerika), ARIB STD-T66 Ver 3.6, ROHS - Richtlinie 2002/95/EGGrundplatte: Aluminium schwarz eloxiert AL 7075 mit stabiler DreipunktbefestigungSchraubenbefestigung Option: 3 Schrauben, Größe M5. Befestigungsdrehmoment 5 ±1NmMagnetbefestigung Option: Gerät sollte auf einer Stahloberfläche montiert werdenIP|NEMA Rating: IP67 | Nema 6Mitgeliefertes Zubehör:1x Magnet zum Ein-/Ausschalten des Geräts1x M8 Kappe für StromversorgungOptionales Zubehör und Dienstleistungen:Externe Stromversorgung: Steckernetzteil, Schaltnetzteil 12V @ 1,25A mit versiegeltem M8-Stecker (IP67/Nema 6)Halterungsmontage: 90° Halterung für BeanDevice (Xrange smartsensor) mit 4 x M5 Schrauben + GegenmutterM8 Verlängerungskabel für externe Stromversorgung: Vergossenes Kabel mit M8-3poligem Stecker, PVC mit Abschirmung, IP67 | Nema 6, Kabellänge: 2m, 5m, 10mKalibrierungszertifikat von Beanair Sensors (statisches Kalibrierungsverfahren auf Granitplatte DIN876)
