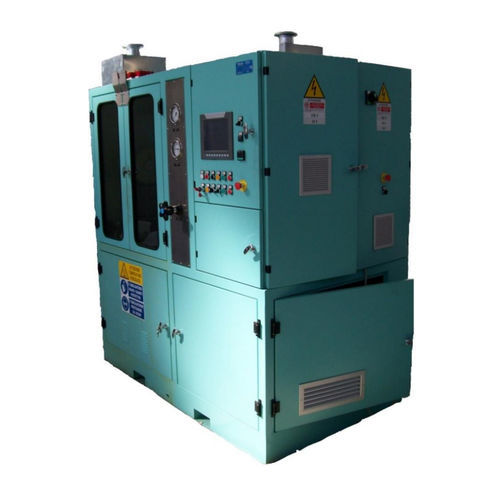

Durchflussprüfstand B_21693

automatischPLC-gesteuertfür Düsen

Prüfstand zum Testen von Schmierdüsen. Die Bank besteht aus einer Metallstruktur mit verglasten Vordertüren, dem oberen Teil für die Montage der Düsen im Test, dem unteren Teil für die Wägegruppe und dem Flüssigkeitsrückgewinnungs- und Konditionierungstank. Komplettiert wird der Prüfstand durch die DAS-Konsole und den Schaltschrank. Das Steuer- und Meldepult beinhaltet alle Steuerfunktionen für die Durchführung der Prüfung. • Flüssigkeit: Öl MIL L 23699; • Temperatur: 30 ÷ 120 °C; • Druck: 1500 kPa; • Durchfluss: 25 l/min; • Messzeit: 0 ÷ 5 min; • Max. Anzahl Strahlanzahl pro Düse: < 8. INSTRUMENTIERUNG: • Druck: f.s. 10 bar, Kl. 0,05 %; • Durchfluss: f.s. 25 l/min, Kl. 0,05 %; • Temperatur: Sonde PT100, Kl. AAA; • Gewicht: 20 Kg, Genauigkeit cl. 0,05%. SICHERHEITSAUSRÜSTUNGEN: • Hemmung der Abgaskreisbank; • Verriegelung an der Prüffachklappe; • Pilz-Notruftaste; • Automatische Unterbrechung der Prüfung bei Bruch, Komponentenleckage oder Fehlfunktion der Bank; • Maximaldruckventil; • Maximaltemperaturthermostat.
