Einspritzprüfstand B_22851

Fahrzeugfür Forschung und Entwicklungelektrisch

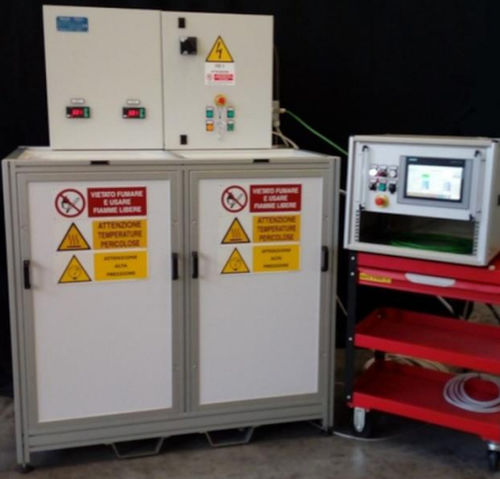

Der Prüfstand B_22851 wurde entwickelt, um den HLK-Fahrzeugschaltkreis nach Gewicht präzise mit Freon zu versorgen. Der Prüfstand besteht aus: • Bedienpulteinheit 19”-Rack • Prüfschrank für Kältemittelgase: • HFO 1234yf; • HFKW 134a. Mit dem HMI-Touchpanel können Sie: • Befehlsprüfstand; • Alarme und Warnungen lesen; • Definieren Sie das Gewicht der einzelnen Kältemittelgasinjektion; • Testbericht lesen und aufzeichnen. • Einspritzdruck: 8 ± 0,1 bar (max) • Einzelinjektionsgewicht: 1000 ± 1 g (max.) • Einzelinjektionsgewicht: 10 ± 1 g (min) • Temperatur: 0 ÷ 60 ± 2 °C INSTRUMENTIERUNG: • Präzisionswaage: 0 ÷ 30000 g; cl C4 • Drucktransmitter: 0 ÷ 45 bar, 0,12 % Genauigkeit SICHERHEITSAUSRÜSTUNGEN: • Schlüsselschloss für offene Türen • Not-Pilztasten DIMENSIONEN UND GEWICHT: • L, p, h (Kammer): 1200 x 1000 x 1700 mm; • L, P, H (Konsole): 428 x 303 x 253 mm (Rack 6U); • Rohlast: ~ 280 kg FARBE: • Standardgrau 7035 Der Prüfstand ist mit einem HMI-Touchpanel und einem dedizierten DAS ausgestattet. Die Software kann Testprofile festlegen und einen vollständigen Bericht erstellen. Der Prüfstand kann auf Wunsch Industrie-4.0-Anforderungen erfüllen
