Frequenzgenerator

SynchronSpannungluftgekühlt

Übersicht

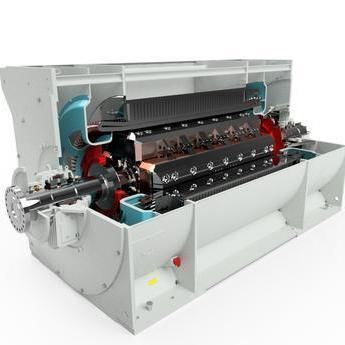

Die luftgekühlten 4-poligen Synchron-Generatoren BRUSH™ Power Generation sind für Turbinenantrieb (Gas oder Dampfturbine) ausgelegt, mit typischen Leistungen von 10–55 MVA (@40°C) und einem Gesamtbereich von 3–55 MVA. Über 750 aktive Installationen; häufig spezifiziert für Geothermie, Versorgungsunternehmen, Kraft-Wärme-Kopplung (KWK), Industrieanwendungen und Offshore.

Stator
Der Statorrahmen ist eine steife Struktur aus Baustahl, ausgelegt für mechanische Beanspruchungen im Betrieb und bei kurzzeitigen Kurzschlussbedingungen. Der Kern besteht aus segmentierten Blechen aus hochsiliziumhaltigem, verlustarmem Elektroblech mit radialen Lüftungskanälen. Die zweilagige Diamantwicklung besteht aus identischen, diamantenförmig gewickelten Spulen mit sechs Anschlussenden (3 zur Netzseite, 3 zum Neutralpunkt). Die Isolierung ist Klasse F (Glasgewebe und Mikanband) mit Vakuum-Imprägnierung (VPI) und Ofenhärtung.

Rotor
Der Rotor wird aus einer einteiligen Legierungsstahl-Schmiedung gefertigt, entgast, vakuumgegossen und spannungsarmgeglüht, um gleichmäßige Materialeigenschaften zu gewährleisten. Die Rotorwicklung besteht aus vier Kupferbandspulen, induktiv und silberangelötet, isoliert mit Aramidpapier und Epoxidharz und unter hohem Druck und Temperatur konsolidiert. Flexible Verbindungen führen die Spulen in Serie zur Gleichstromausgang des bürstenlosen Erregers. Spulen werden durch geschmiedete Polschuhe gehalten. Alle Rotoren durchlaufen umfassende Werksprüfungen, einschließlich Überdrehzahlprüfungen.

Vorteile

• Hoher Wirkungsgrad (bis zu 98,6 %)
• Für turbinenbetriebene Anwendungen optimiert (typisch 10–55 MVA @40°C)
• Modulare, werksgeprüfte Einheiten zur Reduzierung der Inbetriebnahmezeit vor Ort

Eigenschaften

• Einteilige Legierungsschmiedung des Rotors für lange Lebensdauer (Bemessungslebensdauer ≈25 Jahre)
• Modulare Bauweise, anpassbar an verschiedene Turbinenschnittstellen
• Umfassende Werkstests zur Minimierung von Vor-Ort-Arbeiten

Anwendungen

• Geothermie
• Kraft-Wärme-Kopplung / CHP
• Versorgungsunternehmen
• Industrielle Energieerzeugung
• Offshore-Anlagen

Spezifikationen
Spannung: Bis zu 15 kV
Erregung: Bürstenlos oder statisch
Isolierung: Klasse F
Frequenz: 50 oder 60 Hz
Leistung: 3 bis 55 MVA (@40°C)
Antrieb: Einfach- oder Doppelend-Antrieb
Treiber-Typen: Aeroderivative Gasturbine; Frame-Gasturbine; Dampfturbine
Konstruktionsnormen: IEC- & IEEE-konform

Optionen

• Niedertemperaturbetrieb
• Niedrig-Geräusch-Varianten
• Leichtbau-Ausführungen
• Ausführungen für explosionsgefährdete Bereiche
• Verschiedene Wärmetauscher-Optionen
• Doppelend-Antrieb
• Hohe Trägheitsvarianten
• API 546 konforme Ausführungen
• Konfigurationen für raue Umgebungen
• Fähig zum Betrieb als Synchron-Kompensator

Technische Spezifikationen

• Spannung: Bis zu 15 kV
• Leistungsbereich: 3 bis 55 MVA (@40°C) (typisch 10–55 MVA für turbinengetriebene Einheiten)
• Frequenz: 50 Hz oder 60 Hz
• Isolationsklasse: F (Glasgewebe, Mikanband, VPI und Ofenhärtung)
• Erregung: Bürstenlos oder statisch
• Rotoraufbau: Einteilige Legierungsschmiedung (entgast, vakuumgegossen, spannungsarmgeglüht)
• Statorwicklung: Zweilagige Diamantwicklung mit sechs Anschlussenden (3 Linie, 3 Neutral)
• Kühlung: Luftgekühlt (4-polig)
• Antrieb: Einfach- oder Doppelend; kompatibel mit aeroderivaten/frame Gasturbinen und Dampfturbinen
• Normen: IEC & IEEE konform
• Werksprüfung: Umfassende Tests inkl. Überdrehzahlprüfung
