Frequenzgenerator

Spannungluftgekühltgeräuscharm

Übersicht

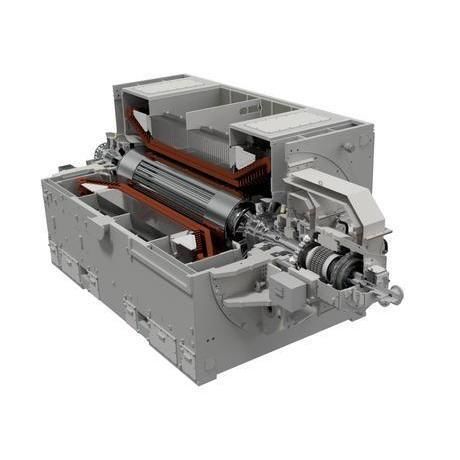

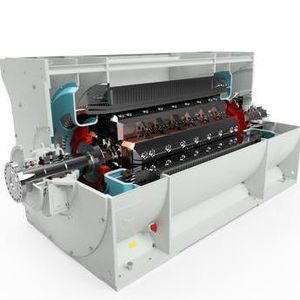

Die 2-poligen luftgekühlten BRUSH DAX Generatoren sind für den Antrieb durch Dampf- oder Gasturbinen ausgelegt und liefern Dauerleistungen von 20 bis 310 MVA. Erhältlich als BDAX (bürstenlose Erregung) und YDAX (mit Bürsten/stat. Erregung), mit über 3.500 aktiven Installationen, werden sie von Industriebetreibern, EPCs und Kraftwerksbetreibern für turbinengetriebene Erzeugung und synchrone Kompensatoranwendungen eingesetzt.

Stator
Der Statorrahmen ist so ausgelegt, dass er mechanische Beanspruchungen im Fehlerfall aushält. Die Wicklungen sind mit harzreichem Glas-Mica-Band isoliert und erreichen die Isolationsklasse F für hohe Betriebstemperaturen.

Rotor
Der Rotor ist als einteilig geschmiedet aus entgastem Nickel-Chrom-Molybdän gefertigt und bietet ausgezeichnete Zugfestigkeit. Die Rotorleiter bestehen aus einer hochleitfähigen Kupfer/ Silber-Legierungsstreifen mit Isolierung der Klasse F. Die Endwicklungen werden durch Halteringe aus austenitischem, nichtmagnetischem 18-18 Mangan-Chrom-Stahl gesichert.

Erregung
Die bürstenlose Erregung verwendet einen dreiphasigen, rotierenden Anker- Wechselstromgenerator mit einem wellenmontierten, gesicherten Rotationsgleichrichter. Alternativ leitet die statische Erregung die Energie über Transformatoren und einen gesteuerten Gleichrichter über Schleifringe an das Hauptfeld.

Spezifikationen
Spannung: Bis zu 20 kV
Erregung: Bürstenlos oder statisch
Isolierung: Klasse F
Frequenz: 50 oder 60 Hz
Leistung: 20 bis 310 MVA
Antrieb: Single- oder Double-End
Antriebstypen:

• Aeroderivative Gasturbine
• Heavy-frame Gasturbine
• Dampfturbine (inkl. Geothermie)
• Turboexpander

Entwurfsnormen: Entspricht IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV und Lloyds.

Optionen

• Betrieb bei niedrigen Temperaturen
• Reduziertes Betriebsgeräusch
• Leichtbauausführung
• Betrieb in explosionsgefährdeten Bereichen
• Verschiedene Wärmetauscheroptionen
• Double-End-Antrieb
• Varianten mit hoher Trägheit
• Varianten mit niedriger Trägheit
• Konfigurationen für rauhe Umgebungen
• Fähig zur Nutzung als synchroner Kompensator

Merkmale / Technische Daten

• Modellreihe: DAX
• Leistungsbereich: 20 bis 310 MVA
• Maximale Spannung: Bis zu 20 kV
• Verfügbare Frequenzen: 50 Hz oder 60 Hz
• Isolationsklasse: F
• Erregungsarten: Bürstenlos (rotierender Gleichrichter) oder statisch (gesteuerter Gleichrichter mit Schleifringen)
• Rotorwerkstoff: Einteilig geschmiedete Legierung aus entgastem Nickel-Chrom-Molybdän
• Rotorleiter: Hochleitfähiger Kupfer/Silber-Legierungsstreifen
• Endwicklungsbefestigung: Austenitischer nichtmagnetischer 18-18 Mangan-Chrom-Stahl
• Antriebsoptionen: Single- oder Double-End; geeignet für aeroderivative und heavy-frame Gasturbinen, Dampfturbinen (inkl. Geothermie) und Turboexpander
• Konformität: IEC, IEEE, CSA, ATEX, IECEx, ABS, DNV, Lloyds
