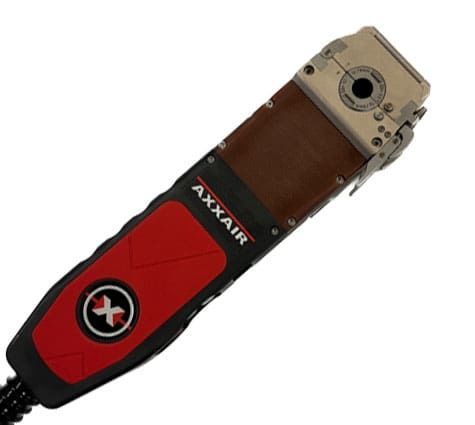

Wassergekühlter Schweißkopf X-750 series

Orbitalfür Rohrefür Mikroschaltungen

Produktübersicht
Der AXXAIR X-750 ist ein orbitaler Microfit‑Schweißkopf mit geschlossener Bauweise zum Schweißen von Rohren und Micro‑Fittings in beengten oder schwer zugänglichen Bereichen. Wassergekühlte Ausführung und fettfreie Komponenten machen ihn geeignet für Reinräume und Anwendungen mit hohen Reinheitsanforderungen in Bereichen wie Halbleiter, Luft‑ und Raumfahrt sowie Pharma. Das Schnellkupplungssystem vereinfacht den Aufbau und die Wartung; die Konstruktion ermöglicht den Einsatz bei hohem Einschaltdauerbedarf.

Wesentliche Informationen
ROHR‑AUSSENDURCHMESSER: 0,118 – 0,75" / 3 – 19,05 mm
KÜHLSYSTEM: Wassergekühlt

Spezifikationen (Tabelle)
Artikel-Nr. — X-750E — X-750MIE
Beschreibung — Microfit‑Schweißkopf geschlossen mit 8 m (26 ft) Kabel; Wassergekühlt — Microfit‑Schweißkopf geschlossen mit 8 m (26 ft) Kabel; Wassergekühlt; Kompatibel mit AMI‑Stromquelle
Rohrdurchmesser — 0,118 – 0,75" / 3 – 19,05 mm — 0,118 – 0,75" / 3 – 19,05 mm
Elektrodendurchmesser — 0,040" oder 1/16" / 1,0 mm oder 1,6 mm — 0,040" oder 1/16" / 1,0 mm oder 1,6 mm
Gewicht inkl. Kabel — 5,8 kg — 5,8 kg
Max. Schweißstrom — 120 A — 120 A
Einschaltdauer — 80 A bei 60% — 80 A bei 60%
Betriebstemperatur — +0 °C / +40 °C (32 °F / 104 °F) — +0 °C / +40 °C (32 °F / 104 °F)
Stromversorgungen — AXXAIR SAXX — AMI mit automatischer Kalibrierung (X-750MIE)

Produktvorteile

• Für beengte Platzverhältnisse ausgelegt: ideal zum Schweißen von Rohren und Micro‑Fittings in schwer zugänglichen Bereichen.
• Fettfreier Betrieb: geeignet für Reinräume und Umgebungen mit hohen Reinheitsanforderungen.
• Schnellwechsel‑Edelstahlspannzangen: für 3–19,05 mm (0.118"–¾") Außendurchmesser ohne Stellschrauben.
• Verstellbares Spannsystem: präzise Einstellung der Spannkraft und erleichtertes Lösen nach dem Schweißen.
• Wassergekühltes System: ausgelegt für Orbitalschweißen mit hoher Einschaltdauer.
• Einfache Wartung: Reinigung des Rotors und Elektrodenwechsel mit integriertem Werkzeug.

Zubehör
Versetztes Elektroden‑Set verfügbar für Microfit‑zu‑Microfit‑Schweißungen.

Technische Daten

• Modell/Artikelnummern: X-750E, X-750MIE
• Rohr‑Außendurchmesser: 0,118 – 0,75" (3 – 19,05 mm)
• Kühlung: Wassergekühlt
• Elektrodendurchmesser: 0,040" oder 1/16" (1,0 mm oder 1,6 mm)
• Gewicht inkl. Kabel: 5,8 kg
• Max. Schweißstrom: 120 A
• Einschaltdauer: 80 A bei 60%
• Betriebstemperatur: 0 °C bis +40 °C (32 °F – 104 °F)
• Kompatible Netzteile: AXXAIR SAXX; AMI (auto‑kalibrierbar für X-750MIE)
