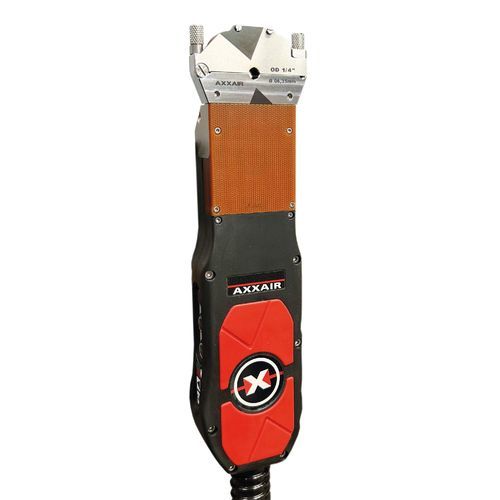

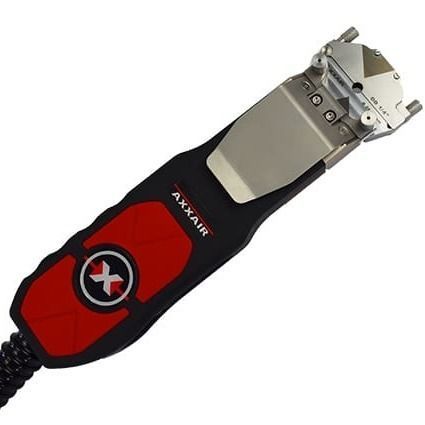

Orbitalschweißkopf X-500 series

wassergekühltluftgekühltfür Präzisionsmontage von Metallteilen

Beschreibung
Der AXXAIR X-500 ist der flachste geschlossene Orbitalschweißkopf im AXXAIR‑Programm, ausgelegt für präzises Orbitalschweißen von Mikroarmaturen und Rohren mit kleinem Durchmesser in beengten Bereichen. Geeignet für kritische Anwendungen — Halbleiterfertigung, Luftfahrtmontage und pharmazeutische Produktion — bietet er fettfreien Betrieb und optimierte Inertgasverteilung für saubere, reproduzierbare Schweißnähte.

Kernangaben
ROHR‑AUSSENDURCHMESSER: 0,118 – 0,5" / 3 – 12,7 mm
KÜHLSYSTEM: Luft‑ oder wassergekühlt

Produktvorteile

• Ultraflaches Profil: Mindestfreiraum ½" (12,7 mm) für Arbeiten in engen Bereichen.
• Microfit‑Kompatibilität: ausgelegt für Microfit‑zu‑Microfit‑Verbindungen.
• Durchmesserspezifische Spannkassetten: sicherer Sitz im Bereich 3–12,7 mm.
• Fettfreier Betrieb: geeignet für Reinräume und Umgebungen mit hohen Reinheitsanforderungen.
• Optimierte Inertgasdiffusion: reduziert Verfärbungen an der Schweißnaht.
• Kühlungsoptionen: luft‑ und flüssigkeitsgekühlte Varianten verfügbar.
• Leistung: bis zu 20 Schweißnähte/Stunde (luftgekühlt) und 30 Schweißnähte/Stunde (flüssigkeitsgekühlt) bei Ø12,7 mm, Wandstärke 1,24 mm.
• Einfache Wartung: integriertes Werkzeug für Zerlegung/Reinigung des Rotors und Elektrodenhandhabung.
• Steuerkompatibilität: Steuerung über AXXAIR‑Netzteile oder Integration in Fremdsysteme; AMI‑kompatible Varianten verfügbar.

Teilenummern und Beschreibungen
Teilenr. | Beschreibung
X-500A | Microfit‑Schweißkopf mit geschlossenem Aufbau und 8 m (26 ft) Kabel — Luftgekühlt
X-500E | Microfit‑Schweißkopf mit geschlossenem Aufbau und 8 m (26 ft) Kabel — Wassergekühlt
X-500MIA | Microfit‑Schweißkopf mit 8 m (26 ft) Kabel — Luftgekühlt — Kompatibel mit AMI‑Stromquelle
X-500MIE | Microfit‑Schweißkopf mit 8 m (26 ft) Kabel — Wassergekühlt — Kompatibel mit AMI‑Stromquelle

Teilenr. | Rohrdurchmesser
X-500A / X-500E / X-500MIA / X-500MIE | 0,118 – 0,5" / 3 – 12,7 mm

Teilenr. | Elektrodendurchmesser
X-500A / X-500E / X-500MIA / X-500MIE | 0,040" / 1,0 mm

Teilenr. | Gewicht inkl. Kabel
X-500A / X-500E / X-500MIA / X-500MIE | 12,3 lbs / 5,6 kg

Teilenr. | Max. Schweißnähte/Stunde (Ø12,7 mm, Wandstärke 1,24 mm)
X-500A / X-500MIA | 20
X-500E / X-500MIE | 30

Teilenr. | Max. Schweißstrom
X-500A / X-500E / X-500MIA / X-500MIE | 80 A

Teilenr. | Betriebstemperatur
X-500A / X-500E / X-500MIA / X-500MIE | +0°C / +40°C (32°F / 104°F)

Zubehör & Merkmale
Schnellspann‑Montagesystem für raschen Kassettenwechsel; durchmesserspezifische Spannkassetten; integrierter Haken zum Aufhängen; integriertes Einwerkzeug für Rotorreinigung und Elektrodenhandling; schlankes Design ermöglicht Schweißungen an geraden Rohrstücken ab 6,35 mm (0,25").

Technische Daten

• Modell: X-500
• Marke: AXXAIR
• Geeignet für Rohr‑Außendurchmesser: 3 – 12,7 mm (0,118 – 0,5")
• Elektrodendurchmesser: 1,0 mm (0,040")
• Kühlung: Luft oder Wasser
• Gewicht inkl. Kabel (8 m): 12,3 lbs / 5,6 kg
• Max. Schweißstrom: 80 A
• Leistung: bis zu 20 Schweißnähte/Stunde (Luft), bis zu 30 Schweißnähte/Stunde (Wasser)
• Besondere Merkmale: ultraschlankes Profil (Platzbedarf 12,7 mm), fettfreier Reinraumbetrieb, durchmesserspezifische Spannkassetten, optimierte Inertgasdiffusion, integriertes Werkzeug zur Rotorwartung
• Typische Einsatzbranchen: Halbleiterfertigung, Luft‑ und Raumfahrt, Pharmaindustrie
