Orbitalschweißkopf SAMX-17

GasluftgekühltWIG

Kurzbeschreibung

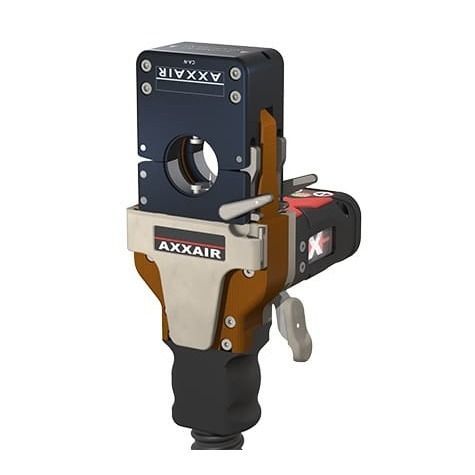

Der AXXAIR SAMX-17 Microfit-Schweißkopf in geschlossener Ausführung mit Kassettensystem ist für Präzision und Wiederholgenauigkeit bei verschiedenen Rohr‑ und Fittingkonfigurationen ausgelegt. Er deckt Rohraußendurchmesser von 3 bis 17,2 mm (0,118–0,625 in) ab und eignet sich für Rohr‑zu‑Rohr, Rohr‑zu‑Fitting und Fitting‑zu‑Fitting Schweißanwendungen in Bereichen wie Halbleiter, Luftfahrt und Pharma.

Wesentliche Daten
ROHR‑Ø BEREICH: 3 – 17,2 mm / 0,118 – 0,625 in
KÜHLSYSTEM: Luftgekühlt
KABEL: 8 m / 26 ft

Produktvorteile

• Breite Kompatibilität für Rohre und Formstücke ab 3 mm (1/8 in).
• Flexible Schweißkonfigurationen: Rohr–Rohr, Rohr–Fitting, Fitting–Fitting.
• Einschaltdauer: 70 A @ 50 %, 80 A @ 40 %; max. Strom 100 A.
• Fettfreie Ausführung, geeignet für Reinraumumgebungen.
• Optimierte Schutzgasdiffusion zur Minimierung von Schweißverfärbungen.
• Hebel mit konstantem Kraftaufwand für sicheren Kasettenhalt ohne Überdrehung.
• Integriertes Werkzeug am Maschinengehäuse für Wartung, Elektrodenverstellung und Backenpositionierung.

Weitere Merkmale
Gürtelhaken für Transporte und schnellen Zugang.
Einzelnes integriertes Werkzeug für Demontage, Elektrodenwechsel und Backenpositionierung.
Optimiertes Kassettenspannsystem verhindert Rohrverformung.
Hebel mit konstantem Kraftaufwand gewährleistet sicheren Halt der Kassette ohne Überfestziehen.

Spezifikationen
Teilenr.: SAMX-17
Beschreibung: Microfit-Schweißkopf geschlossene Bauweise mit 8 m Kabel; luftgekühlt
Rohrdurchmesser: 3 – 17,2 mm / 0,118 – 0,625 in
Elektrodendurchmesser: 1,0 mm / 0,04 in
Gewicht mit Kabel: 5,5 kg / 12 lb
Einschaltdauer (50%): 70 A
Einschaltdauer (40%): 80 A
Max. Schweißstrom: 100 A
Betriebstemperatur: 0 °C bis 40 °C (32 °F bis 104 °F)
Netzteile: AXXAIR SAXX

Technische Daten

• Teilenr.: SAMX-17
• Rohr‑Ø Bereich: 3 – 17,2 mm (0,118 – 0,625 in)
• Kühlung: Luft
• Elektrodendurchmesser: 1,0 mm (0,04 in)
• Lieferkabel: 8 m / 26 ft
• Gewicht (mit Kabel): 5,5 kg / 12 lb
• Einschaltdauer: 70 A @ 50 %, 80 A @ 40 %
• Max. Schweißstrom: 100 A
• Betriebstemperatur: 0 °C bis 40 °C
• Kompatibilität: AXXAIR SAXX Netzteile
