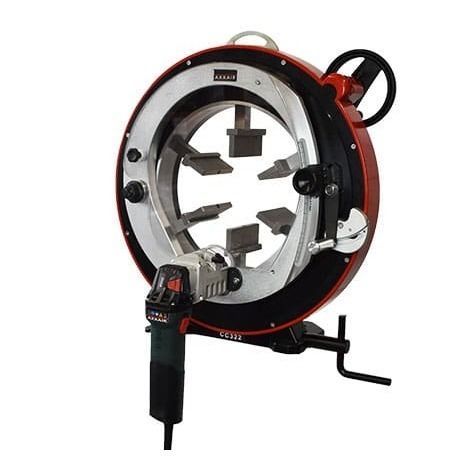

Elektrische Kantenfräsmaschine GA322

tragbarOrbitalPräzision

Kurzbeschreibung
Die Orbital-Anfasmaschine GA322 ist für die präzise und wiederholbare Vorbereitung von Rohrschweißnähten ausgelegt. Durchmesserbereich: 5,5 – 12,750" (141 – 328 mm). Hochgeschwindigkeits-Fräsköpfe mit Hartmetalleinsätzen entfernen Material deutlich schneller als HSS-Werkzeuge. Das patentierte, schmiermittelfreie Verfahren reduziert Vorreinigungsaufwand vor dem Schweißen und steigert den Durchsatz. Der Rahmen ist identisch mit den AXXAIR CC-Orbital-Schneidmaschinen; Umrüstsätze erlauben die Nutzung als Schneid- oder Schweißmaschine.

Design und Funktion
Geeignet für industrielle Anwendungen, die hohe Wiederholgenauigkeit und gleichbleibende Fasenqualität verlangen. Optionale automatische Dreh- und Spannsysteme, Umrüstsätze und Ablagebänke für lange Rohre erhöhen die Produktivität und ermöglichen Schneiden, Anfasen und Schweißen mit einem Gerät.

Produktvorteile

• Konzentrisches Spannsystem aus Edelstahl mit vielen Kontaktpunkten: erweitert den Anfasbereich und verhindert Rohrverformung; Edelstahlbacken schützen vor Kontamination.
• Spezielles Drehrad sorgt für gleichmäßige Drehbewegung, verbessert die Standzeit der Hartmetalleinsätze und die Fasenqualität.
• Optionales automatisches Dreh- und Spannsystem für höhere Reproduzierbarkeit und schnellere Zyklen.
• Hartmetalleinsätze ermöglichen höhere Abtragsraten als HSS; standardmäßig als V-Fasen (30° / 37,5° / 45°) und J-Fase (10°) erhältlich.
• Federbelasteter Einführhebel und Nachführsystem greifen in das Sägeblatt ein und gewährleisten müheloses, gleichmäßiges Anfasen bei verbesserter Sicherheit.
• Erweiterbar mit Auflagetischen für längere Rohre und Umrüstsätzen zum Schneiden, Anfasen und Schweißen.

Technische Daten (Tabelle)
Beschreibung: GA322
Artikelnummer: GA322-M1 / GA322-M2
Durchmesserbereich: 5,5 – 12,750" / 141 – 328 mm
Bearbeitbare Wandstärke beim Anfasen*: Bis zu 0,3" / 8 mm
Drehzahl Fräskopf: 2050 – 7300 U/min
Motorleistung: 1700 W
Spannung: 110 oder 220 V
Frequenz: 50 / 60 Hz
Max. Schallabstrahlung: 99 dB
Schwingungspegel: < 2.5 m/s2
Stückgewicht: 71 kg / 157 lbs
Maschinenabmessungen: 25.55 x 25.35 x 11.96" / 649 x 644 x 304 mm
Verpackungsmaße: 37.40 x 21.65 x 33.46" / 950 x 550 x 850 mm
Verpackungsgewicht: 176 lbs / 80 kg
*abhängig von Einsatzzubehör und Rohrmaterial

Technische Merkmale / Spezifikationen

• Modell: GA322
• Artikelnummern: GA322-M1 / GA322-M2
• Rohr-Außendurchmesserbereich: 5,5 – 12,750" (141 – 328 mm)
• Bearbeitbare Wandstärke: bis zu 0,3" (8 mm)
• Drehzahl Fräskopf: 2050 – 7300 U/min
• Motorleistung: 1700 W
• Spannung: 110 V oder 220 V
• Frequenz: 50 / 60 Hz
• Schallleistung: 99 dB (max.)
• Schwingungspegel: < 2.5 m/s2
• Gewicht: 71 kg (157 lbs)
• Maschinenmaße: 649 x 644 x 304 mm (25.55 x 25.35 x 11.96")
• Verpackungsmaße: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
• Verpackungsgewicht: 80 kg (176 lbs)
• Einsätze: Hartmetalleinsätze (V 30° / 37,5° / 45°, J 10°)
