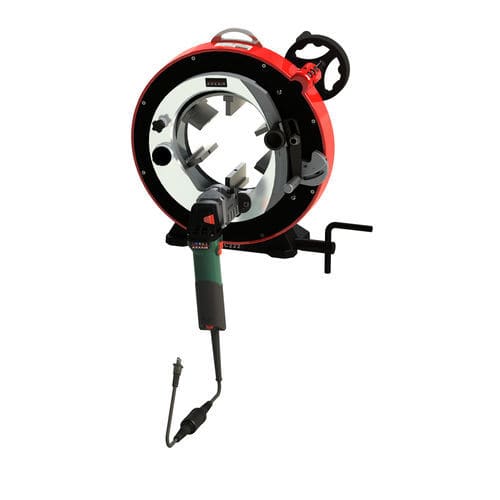

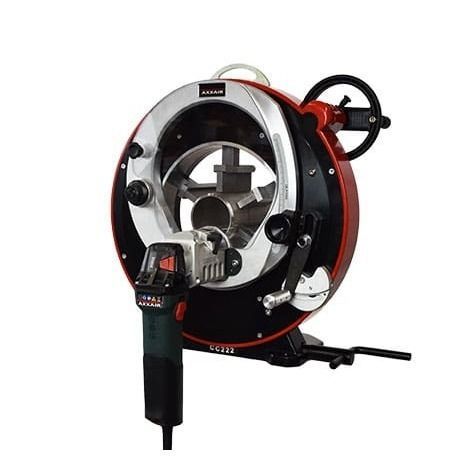

Elektrische Kantenfräsmaschine GA222

tragbarOrbitalfür die Schweißnahtvorbereitung

Beschreibung
Die Orbital‑Anfasmaschine GA222 wurde für die präzise, hochgeschwindigkeitsmäßige Vorbereitung von Rohrschweißnähten entwickelt. Durchmesserbereich: 2,35 – 8,625" / 55 – 228 mm. Hochgeschwindigkeits‑Fräsköpfe mit Hartmetall‑Einsätzen entfernen Material deutlich schneller als herkömmliche HSS‑Einsätze. Das patentierte, schmierungsfreie Verfahren macht das Reinigen der Rohre vor dem Schweißen überflüssig, verkürzt die Zykluszeit und steigert den Durchsatz. Die GA‑Baureihe nutzt denselben Rahmen wie AXXAIR CC‑Orbital‑Schneidmaschinen und lässt sich mit Umrüstkits in Schneid‑ oder Schweißmaschinen verwandeln, sodass eine modulare Lösung für die Rohrvorbereitung entsteht.

Produktvorteile

• Konzentrisches Spannsystem aus Edelstahl mit vielen Kontaktpunkten erweitert den Anfasbereich und verhindert Rohrverformung; Edelstahlbacken schützen vor Kontamination.
• Spezielles Drehrad sorgt für gleichmäßige Rotation, verlängert die Lebensdauer der Hartmetall‑Einsätze und verbessert die Fasenqualität.
• Optionales automatisches Dreh‑ und Spannsystem erhöht Wiederholgenauigkeit und Produktivität.
• Hartmetall‑Einsätze bieten höhere Schnittgeschwindigkeit und längere Standzeit als HSS; Standard‑Profile: V (30° / 37,5° / 45°) und J (10°).
• Federbelasteter Eindringhebel und Nachführsystem greifen in die Sägeblattgeometrie ein und gewährleisten konstante Fasen, was Sicherheit und Bedienkomfort verbessert.
• GA‑Modelle können mit Stützgestellen für lange Rohre und Umrüstsätzen für Schneiden, Anfasen und Schweißen ausgestattet werden.

Technische Daten
Beschreibung: GA222
Artikelnummer: GA222-M1 / GA222-M2
Durchmesserbereich: 2,35 – 8,625" / 55 – 228 mm
Anfasfähigkeit (Wandstärke)*: Bis zu 0,3" / 8 mm
Drehzahl Fräskopf: 2050 – 7300 U/min
Elektromotor Leistung: 1700 Watt
Spannung: 110 oder 220 Volt
Frequenz: 50 / 60 Hz
Max. Schallabstrahlung: 99 dB
Vibrationspegel: < 2.5 m/s2
Stückgewicht: 57 kg / 126 lbs
Maschinenabmessungen (B x T x H): 548 x 594 x 304 mm (21.57 x 23.38 x 11.96")
Verpackungsmaße: 950 x 550 x 850 mm (37.40 x 21.65 x 33.46")
Verpackungsgewicht: 64 kg / 141 lbs
*Abhängig von eingesetzten Einsätzen und Rohrmaterial

Technische Spezifikationen

• Modell: GA222
• Rohr‑Außendurchmesserbereich: 2,35 – 8,625" (55 – 228 mm)
• Anfasbarkeit Wandstärke: bis zu 0,3" (8 mm)
• Fräskopf‑Drehzahl: 2050 – 7300 U/min
• Motorleistung: 1700 W
• Spannung: 110 oder 220 V
• Frequenz: 50 / 60 Hz
• Max. Schallabstrahlung: 99 dB
• Vibrationspegel: < 2.5 m/s2
• Gewicht: 57 kg (126 lbs)
• Maschinenabmessungen: 548 x 594 x 304 mm
• Verpackungsmaße: 950 x 550 x 850 mm
• Verpackungsgewicht: 64 kg (141 lbs)
• Standard‑Einsätze: Hartmetall, V (30° / 37,5° / 45°) und J (10°)
• Patentrechtlich geschützter, schmierungsfreier Prozess
• Kompatibel mit Umrüstsätzen für Schneiden und Schweißen; optionale automatische Dreh-/Spannfunktion
