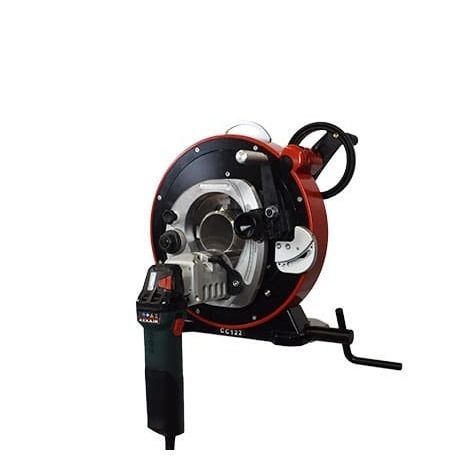

Elektrische Kantenfräsmaschine GA122 series

tragbarOrbitalfür die Schweißnahtvorbereitung

Übersicht
Die Orbital-Anfasmaschine GA122 wurde für die präzise und effiziente Vorbereitung von Rohrschweißnähten entwickelt. Rohr-Ø Bereich: 0,625 - 4,5 in / 15 - 119 mm. Hochgeschwindigkeits-Fräsköpfe mit Hartmetalleinsätzen entfernen Material deutlich schneller als herkömmliche HSS-Einsätze. Das patentierte, schmierungsmittelfreie Verfahren macht eine Reinigung der Rohre vor dem Schweißen überflüssig. Die GA-Baureihe nutzt denselben Rahmen wie die AXXAIR CC-Orbital-Schneidmaschinen und kann mittels Umbausätzen in Schneide- oder Schweißmaschinen umgerüstet werden, wodurch eine vielseitige Lösung für die Rohrvorbereitung entsteht.

Hauptmerkmale

• Rohr-Ø Bereich: 0,625 - 4,5 in / 15 - 119 mm.
• Hochgeschwindigkeits-Fräsköpfe mit Hartmetalleinsätzen für schnelleres Materialabtrag und präzise Fasen.
• Patentiertes, schmierungsmittelfreies Verfahren — kein Rohrreinigungsbedarf vor dem Schweißen.
• Derselbe Rahmen wie bei AXXAIR CC-Orbital-Schneidmaschinen; umbaubar mittels Umbausätzen zu Schneide- oder Schweißmaschinen.
• Konzentrisches Spannsystem aus Edelstahl mit mehreren Kontaktpunkten zur Erweiterung des Anfasbereichs und Vermeidung von Rohrverformung.
• Optionales automatisches Dreh- und Spannsystem für höhere Wiederholgenauigkeit und Produktivität.

Produktvorteile

• Konzentrisches Edelstahlspannsystem mit vielen Kontaktpunkten erhöht die Fasenqualität und verhindert Deformation; Edelstahlbacken schützen vor Verschmutzung.
• Spezielles Drehrad sorgt für gleichmäßige Rotation, verlängert die Lebensdauer der Hartmetalleinsätze und verbessert die Fasenqualität.
• Optionale automatische Dreh-/Spannfunktion steigert die Wiederholgenauigkeit und Produktivität bei Serienarbeiten.
• Hartmetalleinsätze liefern höhere und schnellere Leistung als HSS; Standardarten: V (30° / 37,5° / 45°) und J (10°).
• Federbelasteter Eindrückhebel und Führungssystem sorgen für konstantes Eingreifen der Säge, verlängern die Einsatzlebensdauer und erhöhen Sicherheit und Bedienkomfort.
• Modelle können mit Ablagebänken für längere Rohre und Umrüstsätzen für Schneiden, Anfasen und Schweißen ausgestattet werden.

Technische Daten

• Modell: GA122
• Artikel-Nr.: GA122-M1 / GA122-M2
• Durchmesserbereich: 0,625 - 4,5 in / 15 - 119 mm
• Anfasung Wandstärke (max): bis zu 0,3 in / 8 mm
• Drehzahl Fräskopf: 2050 - 7300 U/min
• Motorleistung: 1700 W
• Spannung: 110 oder 220 V
• Frequenz: 50 / 60 Hz
• Max. Schallabstrahlung: 99 dB
• Vibrationspegel: < 2.5 m/s2
• Stückgewicht: 42 kg / 93 lb
• Maschinenmaße: 443 x 541 x 304 mm
• Verpackungsmaße: 630 x 450 x 720 mm
• Verpackungsgewicht: 48 kg / 106 lb
• * abhängig von Einsatztstyp und Rohrmaterial
