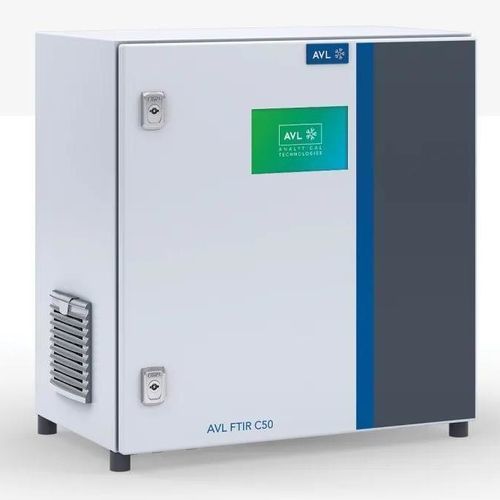

Prozessgas-Analysator FTIR C50™

WasserAmmoniakStickstoffdioxid

Übersicht
Der AVL FTIR C50™ ist ein kompakter, mehrkomponentenfähiger FTIR-Gasanalysator für kontinuierliche Messungen in industriellen Anwendungen. Er ist für einen einfachen Betrieb in rauen Umgebungen ausgelegt. Das integrierte, niederdriftende FTIR-Spektrometer wird mit einer langzeitstabilen Werkskalibrierung geliefert und erfordert in der Regel nur einen Nullgas-Abgleich vor der Messung. Es werden keine Betriebsgase oder flüssiger Stickstoff benötigt, wodurch sich das System für langfristige, unbeaufsichtigte Messaufgaben eignet.

Hauptfunktionen

• Synchron gemessene, hochdynamische Erfassung mehrerer Abgas- und Prozessgaskomponenten in einer einzigen Gaszelle (keine zeitliche Ausrichtung erforderlich).
• Niederdriftendes FTIR-Spektrometer mit langzeitstabiler Werkskalibrierung.
• Optional integriertes 7"-Display und Web-Interface zur Bedienung und Überwachung per Notebook oder Smartphone.
• Klimatisierte Ausführung verfügbar für Umgebungstemperaturen über 40 °C, um zuverlässigen Betrieb zu gewährleisten.
• Integrierte Plausibilitätsprüfungen während Aufheizphase und Laufzeit zur Sicherstellung konsistenter Messergebnisse.

Vorteile

• Vielseitige Mehrkomponenten-Analyse für Prozesssteuerung und Emissionsüberwachung.
• Reduzierte langfristige Betriebskosten durch stabile FTIR-Kalibrierung und geringen Bedarf an Kalibrierungsgasen.
• Platzsparendes, wandmontierbares Design.
• Geringer Betriebsaufwand: keine zusätzlichen Betriebsgase oder flüssiger Stickstoff erforderlich.
• Schnellere Datenaufbereitung: synchrone Messung aller Komponenten in einer Zelle eliminiert zeitliche Ausgleichsarbeiten.

Messung & Betrieb

• Spektrometerauflösung: 0,5 cm-1 bei 1 Hz Datensatzrate.
• Steuerung: optionales 7"-Display; Web-Interface für Fernsteuerung und Überwachung.
• Konfigurierbare Messbereiche und wählbare Gaskomponenten zur Anpassung an Anwendungsanforderungen.
• Integrierte Plausibilitätsprüfungen und niederdriftendes FTIR reduzieren erforderliche operative Eingriffe.

Gemessene Komponenten (Beispiele, abhängig von der Konfiguration)
CO, CO2, H2O, NO, NO2, N2O, NH3, CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, C2H5OH, CH3OH, CH3CHO, HCHO, HCOOH, i-C5, n-C5, n-C8, AHC, O2 (mittels ZrO2-Sensor)

Technische Details (Tabelle)
Abmessungen (B x T x H): 600 x 350 x 600 mm; 900 x 350 x 600 mm (mit Klimatisierung)
Gewicht: ca. 28 kg
Versorgungsspannung: 100 - 230 VAC
Messprinzip: FTIR (Fourier-Transform-Infrarot) Spektroskopie
Ansprechzeit (t10 bis t90): ≤ 2,5 s @ 5 l/min
Umgebungstemperatur: -5 ... +40 °C (23 – 104 °F); -5 ... +50 °C (23 – 122 °F) mit Klimatisierung

Merkmale / Technische Spezifikationen

• Auflösung: 0,5 cm-1 bei 1 Hz.
• Optional integriertes 7"-Display; Steuerung über Web-Interface unterstützt.
• Wählbare Gaskomponenten und Messbereiche je nach Anwendung.
• Klimatisierte Variante verfügbar für Betrieb bis +50 °C.
• Niederdriftendes FTIR mit langzeitstabiler Werkskalibrierung; nur Nullgas-Abgleich erforderlich.
• Ansprechzeit: ≤ 2,5 s @ 5 l/min.
• Abmessungen: 600 x 350 x 600 mm (Standard); 900 x 350 x 600 mm (mit Klimatisierung).
• Gewicht: ca. 28 kg.
• Versorgung: 100 - 230 VAC.
