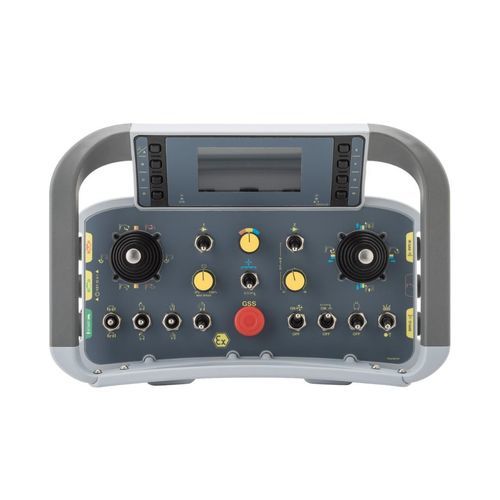

Funkfernsteuerung AJE Ex

mit KnöpfenJoystickmit konfigurierbaren Tasten

Übersicht
AJE Ex ist das größte Sendegerät der Ex‑Serie und wurde für die sichere Fernsteuerung von Maschinen in potenziell explosionsgefährdeten Atmosphären entwickelt. Für komplexe Industrieanwendungen konzipiert, vereint es funktionale Sicherheit, ergonomische Bedienelemente und robuste Umweltschutzmaßnahmen.

Anwendungen

• Geeignet für ATEX‑Zonen für Gas und Staub: Zone 1, Zone 21, Zone 2 und Zone 22.
• Einsetzbar in Bergbauanwendungen der Kategorie M1, in denen die Fernsteuerung unter rauen Umgebungsbedingungen zuverlässige Leistung liefern muss.

Hauptmerkmale

• Sicherheit: Stopp (GSS/EMS) und automatischer Stopp (ATS) bis zu PL d, SIL 2 (EN ISO 13849-1).
• Funk: 870/915 MHz FHSS; typische Reichweite 100 m (330 ft).
• Konfigurierbare Bedienelemente: bis zu 3 Mehrachsen‑Joysticks, 20 Aktoren und 10 Seitentasten.
• Stromversorgung: 3.7 VDC; zwei entnehmbare Li‑Ion Akkus; Laufzeit ohne Display 20 h, mit Display 8 h (Dauerbetrieb bei 20 °C).
• Umweltschutz: IP65 (NEMA 4); Einsatztemperatur -20 °C bis +60 °C; Lagerung -40 °C bis +70 °C.

Optionen

• Bildsystem
  4,3" TFT‑LCD (480×270 px, 65.536 Farben) mit hoher Helligkeit für gute Lesbarkeit im Freien. Programmierbar via AUTEC STUDIO. 8 Bedientasten; optionaler Encoder für Navigation.
• Maritimer Schutz
  Korrosionsbeständige Komponenten und Lösungsmittelbehandlung zum Schutz gegen Salz und Feuchtigkeit in maritimer Umgebung.

Technisches Datenblatt
Stromversorgung: 3.7 VDC
Funkfrequenz: 870/915 MHz FHSS
Stopp‑Leistung (GSS / EMS): bis PL d, SIL 2 (EN ISO 13849-1)
Automatischer Stopp (ATS): bis PL d, SIL 2 (EN ISO 13849-1)
Typische Reichweite: 100 m (330 ft)
Max. Funktionen: bis zu 3 Mehrachsen‑Joysticks, 20 Aktoren, 10 Seitentasten
Akkulaufzeit (Dauerbetrieb bei 20 °C): ohne Display 20 Stunden; mit Display 8 Stunden
Schutzart: IP65 (NEMA 4)
Betriebstemperatur: -20 °C bis +60 °C
Lagerungstemperatur: -40 °C bis +70 °C
Abmessungen: 370 × 248 × 183 mm (14.5 × 9.7 × 7.2 in)
Gewicht: ca. 4,3 kg (≈ 9.5 lb)
Im Lieferumfang: Gürtel, Batterieladegerät, zwei entnehmbare Li‑Ion Akkus

ATEX‑Kennzeichnung / Zertifizierungsübersicht
Zone 1 / 21, Bergbau M1: II 2GD, Ex ia IIC T4 Gb, Ex ia IIIC T135°C Db, I M1, Ex ia I Ma — Umgebung: -20°C ≤ Tamb ≤ +60°C
Zone 2 / 22: II 3GD, Ex ic IIC T4 Gc, Ex ic IIIC T135°C Dc — Umgebung: -20°C ≤ Tamb ≤ +60°C

Technische Daten

• Produktname: AJE Ex
• Marke: Autec
• Stromversorgung: 3.7 VDC
• Funkfrequenz: 870/915 MHz FHSS
• Sicherheitsleistung: bis PL d, SIL 2 (EN ISO 13849-1)
• Typische Reichweite: 100 m (330 ft)
• Max. Anzahl Funktionen: bis zu 3 Mehrachsen‑Joysticks; bis zu 20 Aktoren; bis zu 10 Seitentasten
• Akkulaufzeit (Dauerbetrieb bei 20 °C): ohne Display 20 Stunden; mit Display 8 Stunden
• Schutzart: IP65 (NEMA 4)
• Betriebstemperatur: -20 °C bis +60 °C
• Lagerungstemperatur: -40 °C bis +70 °C
• Abmessungen: 370 × 248 × 183 mm (14.5 × 9.7 × 7.2 in)
• Gewicht: ca. 4,3 kg (≈ 9.5 lb)
• Lieferumfang: Gürtel, Ladegerät, zwei entnehmbare Li‑Ion Akkus
• Optionen: 4,3" hochhelles TFT‑Display programmierbar via AUTEC STUDIO; optionaler Encoder; Korrosionsschutz für den maritimen Einsatz
• Zertifizierungen: ATEX Gas/Staub‑Zonen und Bergbau (siehe Kennzeichnungen oben)
