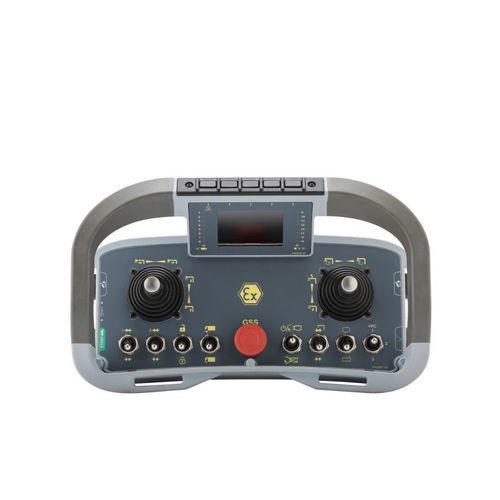

Funkfernsteuerung AJQ Ex

mit KnöpfenJoystickfür Pressen

Produktübersicht
AJQ Ex ist eine ATEX-zertifizierte Funkfernbedienungs-Sender-Einheit in mittlerer Baugröße, entwickelt für die sichere Steuerung von Maschinen in explosionsgefährdeten Bereichen. Sie ist ausgelegt für komplexe Industrie- und Bergbauanwendungen, die funktionale Sicherheit und dauerhaften Betrieb unter anspruchsvollen Umgebungsbedingungen erfordern. AJQ Ex ist geeignet für Gas- und Staubzonen (Zone 1/21 und Zone 2/22) sowie für Bergbaukategorie M1.

Optionen

• Visionssystem – 2,8" TFT-LCD-Display (320x240 Pixel, 65536 Farben). Display mit 16 LEDs und fünf Tasten; optionaler Encoder verfügbar. Geeignet für Innen- und Außenbereiche.
• Visionssystem – 4,3" TFT-LCD-Display (480x272 Pixel, 65536 Farben). Hohe Helligkeit für sonnige Bedingungen, programmierbar über AUTEC STUDIO. Ausgestattet mit 8 Tasten; optionaler Encoder verfügbar.
• Schutzsystem – Schutz für maritime Umgebung: korrosionsbeständige Komponenten und spezielle Anti-Salz-Behandlung zum Schutz vor Salz und Feuchtigkeit.

Hauptanwendungen

Portalkrane
• Schneid- und Pressmaschinen
• Mobile Bootswagen
• Brückenkrane

ATEX-Kennzeichnung (Zusammenfassung)
Zone 1/21, Bergbau M1: II 2GD; Ex ia IIC T4 Gb; Ex ia IIIC T135°C Db; I M1; Ex ia I Ma; -20°C ≤ Tamb ≤ +60°C
Zone 2/22: II 3GD; Ex ic IIC T4 Gc; Ex ic IIIC T135°C Dc; -20°C ≤ Tamb ≤ +60°C

Technisches Datenblatt (Schlüsselangaben)
Stromversorgung: 3,7 VDC
Funkfrequenz: 870/915 MHz FHSS
Performance-Level der Sicherhaltungsfunktion (GSS / EMS): bis zu PL d, SIL 2 (EN ISO 13849-1)
Performance-Level der automatischen Stopfunktion (ATS): bis zu PL d, SIL 2 (EN ISO 13849-1)
Typische Reichweite: 100 m (330 ft)
Max. Anzahl Funktionen: bis zu 3 Mehrachsen-Joysticks, 8 Aktoren und 4 Seitentasten; bis zu 6 Einachsen-Joysticks, 10 Aktoren und 4 Seitentasten
Durchschnittliche Betriebsdauer bei voll geladener Batterie (Dauerbetrieb bei 20°C / 68°F): ohne Display: 20 Stunden; mit Display: 8 Stunden
Schutzgrad: IP65 (NEMA 4)
Betriebstemperatur: -20 °C ÷ +60 °C / -4 °F ÷ +140 °F
Lagertemperatur: -40 °C ÷ +70 °C / -40 °F ÷ +158 °F
Abmessungen: 310 × 159 × 173 mm (12.2 × 6.3 × 6.8 in)
Gewicht: ~2,8 kg (~6,2 lb)
Zubehör im Lieferumfang: Schulter- oder Taillengurt, Batterieladegerät, 2 entnehmbare Li‑Ion-Akkus

Eigenschaften / technische Spezifikationen

• Serie: Air Ex (Sender-Einheit mittlerer Größe)
• Modell: AJQ Ex
• Stromversorgung: 3,7 VDC
• Funk: 870/915 MHz FHSS
• Sicherheitsperformance: bis zu PL d, SIL 2 (EN ISO 13849-1) für Stop und ATS
• Typische Reichweite: 100 m (330 ft)
• Max. Funktionen: Mehrachsen- und Einachsen-Joystick-Konfigurationen (siehe Datenblatt)
• Batterielebensdauer (20°C): 20 h (ohne Display) / 8 h (mit Display)
• Schutzart: IP65 (NEMA 4)
• Betriebs- / Lagertemperatur: -20 °C ÷ +60 °C / -40 °C ÷ +70 °C
• Abmessungen: 310×159×173 mm
• Gewicht: ~2,8 kg
• Im Lieferumfang: Schulter-/Taillengurt, Ladegerät, 2 entnehmbare Li‑Ion-Akkus
• ATEX-Kennzeichnungen: Zone 1/21 (II 2GD Ex ia IIC T4 Gb / Ex ia IIIC T135°C Db; I M1 Ex ia I Ma) und Zone 2/22 (II 3GD Ex ic IIC T4 Gc / Ex ic IIIC T135°C Dc)
