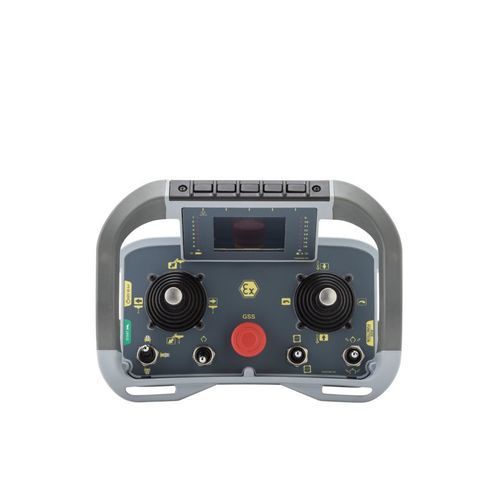

Funkfernsteuerung AJN Ex

mit KnöpfenJoystickKippschalter

Übersicht
AJN Ex ist das kompakteste Modell der Ex-Baureihe und wurde entwickelt, um eine sichere und zuverlässige Steuerung von Maschinen in potenziell explosionsgefährdeten Atmosphären zu gewährleisten. Es ist für komplexe Industrieanwendungen ausgelegt und vereint funktionale Sicherheit, mechanische Robustheit und ergonomisches Design in einem Gerät.

Einsatzbereich
AJN Ex eignet sich für den Einsatz in ATEX-Gas- und Staubzonen, klassifiziert als Zone 1 und Zone 21, sowie Zone 2 und Zone 22. Es ist auch für Bergbauanwendungen der Kategorie M1 zugelassen, bei denen die Fernsteuerung unter rauen Umgebungsbedingungen konstante Leistung erbringen muss.

Verfügbare Optionen

• Visionssystem: 2,8" TFT-LCD-Display (320×240 Pixel, 65.536 Farben) mit 16 LEDs und fünf Bedientasten. Optionaler Encoder zur vereinfachten Navigation verfügbar. Geeignet für Innen- und Außeneinsatz.
• Schutzsystem: Korrosionsschutz für den maritimen Einsatz. Bauteile und Sender werden mit einer salzbeständigen Lösung behandelt, um langfristigen Schutz gegen Korrosion sowie Schäden durch Salz und Feuchtigkeit zu bieten.

Hauptanwendungen

• Lkw-montierte Hydraulikkrane
• Betonrüttler
• Stationäre Betonmaschinen
• Tunnel- und Ausbruchmaschinen
• Brecher und Siebanlagen
• Hydraulische Abbrucharme
• Generische Kettenfahrzeuge
• Laufkrane
• Gabelstapler
• Förderbänder
• Werkzeugmaschinen
• Verdichtungspressen
• Portal- und Portalkrane
• Pump- und Spüleinheiten
• Containerheber
• AGV (automatisch geführte Fahrzeuge)
• Landwirtschaftliche Zerkleinerer
• Forst- und Landwirtschaftsfahrzeuge
• Seilbahnen
• Forstkrane
• Hafenkrane
• Bootsbewegungswagen

ATEX-Kennzeichnung
Zone 1/21, Mine M1: II 2GD, Ex ia IIC T4 Gb, Ex ia IIIC T135°C Db, I M1, Ex ia I Ma; Temperaturbereich: -20°C ≤ Tamb ≤ +60°C
Zone 2/22: II 3GD, Ex ic IIC T4 Gc, Ex ic IIIC T135°C Dc; Temperaturbereich: -20°C ≤ Tamb ≤ +60°C

Technische Daten

• Stromversorgung: 3,7 VDC
• Funkfrequenz: 870/915 MHz FHSS
• Stopp-Funktionsleistung (GSS / EMS): bis PL d, SIL 2 (EN ISO 13849-1)
• Automatische Stopp-Funktionsleistung (ATS): bis PL d, SIL 2 (EN ISO 13849-1)
• Typische Reichweite: 100 m (330 ft)
• Maximale Anzahl Funktionen: bis zu 2 Mehrachsen-Joysticks, bis zu 10 Aktuatoren und 2 Seitentaster
• Batterielaufzeit (Dauereinsatz bei 20°C / 68°F): ohne Display: 20 Stunden; mit Display: 8 Stunden
• Schutzart: IP65 (NEMA 4)
• Betriebstemperatur: -20 °C bis +60 °C (-4 °F bis +140 °F)
• Lagerungstemperatur: -40 °C bis +70 °C (-40 °F bis +158 °F)
• Abmessungen: 243 × 163 × 175 mm (9.57 × 6.42 × 6.89 in)
• Gewicht: 1,75 kg (3.8 lb)

Lieferumfang

• Schulter- oder Hüftgurt
• Batterieladegerät
• 2 entnehmbare Li‑Ion-Akkus
