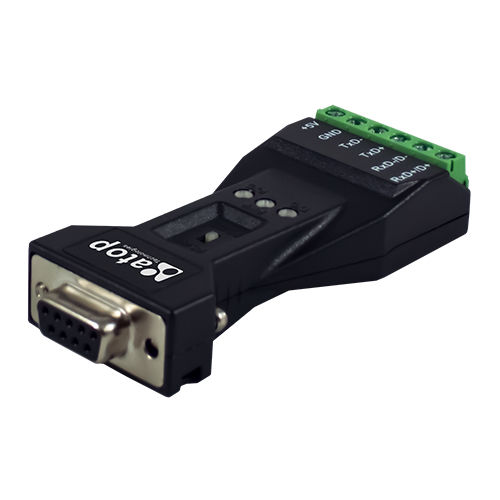

Medienwandler SS100

SignalLeistungTemperatur

Kompakter aufsteckbarer RS-232 zu RS-485/422 Medienkonverter - Maximale Kommunikationsgeschwindigkeit: 500Kbps - Industrietaugliche Temperatur: -40~85°C - ESD-Schutz (IEC 61000-4-2: ESD-Schutzstufe 3) - Externe Stromversorgung nicht erforderlich (wenn die RTS/DTR-Signalleitung aktiviert ist) - Kompakte Größe - Hardware-basierte automatische Umschaltung - RS422/RS485-Modus durch externen Schalter wählbar - Eingebaute 120Ω Abschlusswiderstände, wählbar durch externen Schalter - 3kV-Isolierung - LED-Port-Stromanzeige Die SS100/SS100SiS Medienkonverter bieten eine vollständige Signalumwandlung zwischen RS-232 und RS-422/485, ohne dass eine externe Stromquelle erforderlich ist. Es handelt sich um eine schnelle und effiziente Lösung zur Überwindung der Entfernungsbeschränkungen von RS232 oder zum Anschluss an Industriegeräte mit einer RS422/RS485-Schnittstelle. Die Konverter unterstützen sowohl Halbduplex-2-Draht-RS-485 als auch Vollduplex-4-Draht-RS-422/485, wobei der Modus über DIP-Schalter ohne zusätzliche Software ausgewählt werden kann. Für RS-485 ist eine automatische Datenrichtungssteuerung vorgesehen. In diesem Fall wird der RS-485-Treiber automatisch aktiviert, wenn der Schaltkreis den TxD-Ausgang des RS-232-Signals erkennt. Dies bedeutet, dass kein Programmieraufwand erforderlich ist, um die Übertragungsrichtung des RS-485-Signals zu steuern. Stromversorgung der Schnittstelle über RS232 Der RS-232-Anschluss des SS100/SS100SiS ist eine DB9-Buchse, die direkt mit dem Host-PC verbunden werden kann und die RTS/DTR-Leitungen nutzt, um die für den Betrieb erforderliche Stromversorgung zu erhalten. Unabhängig davon, ob das Signal hoch ist, kann der genügend Strom von der Datenleitung beziehen. SS100-SiS, die Version mit Isolierung, benötigt immer noch eine externe Stromversorgung.
