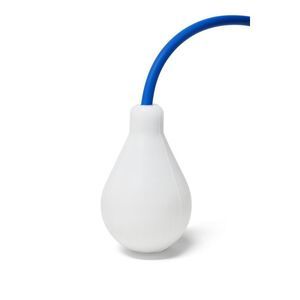

Schwimmerschalter AQUA XL

für Abwasserzur Pumpensteuerungzur Überfüllsicherung

Übersicht
Der AQUA XL ist ein selbstballastierter Niveauschalter (Schwimmerschalter) für Abwasserstationen. Mit einem Innenballast von 775 g durchdringt er Fettschichten an der Oberfläche und ermöglicht so zuverlässige Pegelerfassung zur Steuerung von Pumpen oder Auslösung von Alarmen.

Funktionsprinzip
Erreicht die Flüssigkeit den Schwimmer, kippt der mechanische Schalter im Inneren und wechselt den Schaltzustand, um einen elektrischen Stromkreis zu öffnen oder zu schließen. Geliefert mit dreiadrigem Kabel (COM, NO, NC) für zwei Anschlussarten.

Betriebsarten
Entleerungsmodus
Im Entleerungsmodus schaltet der Regler die Pumpe bei hohem Pegel (Überlaufschutz) ein und trennt die Versorgung, wenn der Behälter leer ist.

Füllmodus
Im Füllmodus bleibt der interne Stromkreis in der unteren Position geschlossen (NC) und die Pumpe startet zum Befüllen.

Installation und Positionierung
Der Auslösepunkt kann je nach Flüssigkeitsbewegung und Füll-/Entleerungsdurchfluss variieren, hängt jedoch aufgrund des integrierten Ballasts nicht vom Befestigungspunkt des Kabels ab. Der Kippwinkel ist fest und nicht verstellbar. Den Schwimmer an der Kabelummantelung aufhängen; das Befestigungszubehör FIXCAB ist empfehlenswert. Verzichten Sie auf Schellen oder Teile, die das Kabel beschädigen könnten.

Elektrischer Anschluss
Alle Anschlüsse in einer wasserdichten, isolierten Anschlussdose außerhalb des Behälters vornehmen. Das Kabel kann mit Standard-Signalkabeln verlängert werden; der Schwimmer wird mit der gewünschten Kabellänge geliefert, um Verbindungen im Behälter zu vermeiden.

Gebrauchshinweise
Nicht geeignet für stark bewegte/aggressiv schäumende Flüssigkeiten; für solche Anwendungen geeignete Schaltermodelle verwenden (BIP STOP, AT 120, ATS 165). Zwei identische Schwimmer können kombiniert werden, um Mindest- und Maximalpegel zu steuern.

Technische Daten

• Schaltwinkel: +/- 10°
• Erlaubte Flüssigkeitsdichte: 0,95 bis 1,05 kg/dm³
• Elektrische Daten: 250 VAC / VDC 50/60 Hz
• Abschaltstrom: 12 (6) A (12 A ohmsch; 6 A induktiv)
• Gehäusematerial: Polypropylen-Copolymere
• Kabel: 3 × 1 mm² (PVC, Neopren, HR HY)
• Schwimmergewicht (ohne Kabel): 775 g
• Ballast: innen (Gusseisen)
• Abmessungen: Höhe 165 mm – Durchmesser 100 mm
• Verfügbare Kabellängen: 5, 6, 10, 13, 15, 20, 25 und 30 m
• Betriebsdruck: 2 bar
• Maximale Temperatur: 70 °C
• Schutzart: IP68
• Hinweis zur Schaltweg: 17–20 cm
