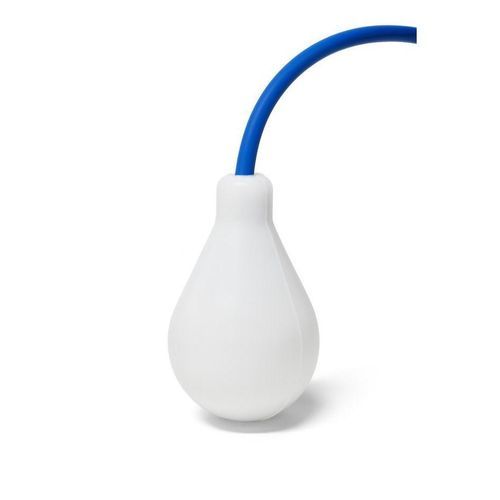

Schwimmerschalter AQUA XL EP

für Wasserzur Pumpensteuerungzur Überfüllsicherung

Kurzbeschreibung
Der AQUA XL EP ist ein ACS‑zertifizierter Schwimmerschalter für Trinkwasseranwendungen. Mit internem Ballast und ACS‑konformen Materialien gewährleistet er hygienischen Kontakt mit Trinkwasser und präzise mechanische Schaltvorgänge für Pumpensteuerung und Pegelalarme.

Hauptanwendungen
Geeignet für Trinkwasser‑Förderstationen, Lagertanks und Wasseraufbereitungsanlagen. Anwendbar in sensiblen Bereichen mit ACS‑Anforderung und halogenfreiem Kabel (z. B. Bahn, Schiffbau, industrielle Wassernetze).

Funktionsprinzip
Der Schwimmer folgt dem Flüssigkeitsstand; erreicht er die Schaltposition, kippt ein interner Mikroschalter und öffnet bzw. schließt den Stromkreis. Ausgeführt mit 3‑adrigem Kabel (COM, NO, NC) zur Auswahl von Füll‑ oder Entleerfunktion beim Anschluss. Zwei Geräte können paarweise für Min/Max‑Steuerung genutzt werden.

Betriebsarten

• Entleerung: Der Schwimmer schaltet die Pumpe in oberer Position (Überlaufschutz) und unterbricht den Strom bei leerem Tank zum Schutz der Pumpe.
• Füllung: In unterer Position schließt der Stromkreis (NC) und startet die Pumpe zum Auffüllen des Tanks.

Begrenzungen & Empfehlungen
Nicht geeignet für stark bewegte Flüssigkeiten (Rührer) oder Einsatz in Hochbehältern. Für turbulente Flüssigkeiten ATS 165 EP (ACS‑zertifiziert) wählen. Für Mehrpumpensteuerung mit verstellbarem Edelstahlballast in ruhigen Flüssigkeiten SOBA EP (ACS‑zertifiziert) wählen. Das Schaltverhalten kann durch Strömung und Füll/Entleer‑Raten beeinflusst werden; der Innenballast sorgt für einen festen Schaltwinkel von ±10°.

Installation & Anschluss
Der Schwimmer wird an der Kabelummantelung aufgehängt; für sichere Befestigung FIXCAB verwenden. Keine Schellen oder scharfen Elemente verwenden, die die Ummantelung beschädigen. Elektrische Anschlüsse in einer wasserdichten Anschlussdose außerhalb des Behälters ausführen, um Eindringen zu verhindern. Kabelverlängerungen nur mit kompatiblem Signalkabel durchführen; kundenspezifische Längen auf Anfrage, um Verbindungen im Inneren zu vermeiden.

Technische Daten

• Schaltwinkel: ±10°
• Erlaubte Fluiddichte: 0,95–1,05 kg/dm³
• Zulässiger Betriebsdruck: 2 bar
• Max. Temperatur: 70 °C
• Schutzart: IP68
• Gehäuse: bikonischer Polypropylen‑Copolymer
• Kabel: 3 Leiter 1 mm², PVC‑Mantel, ACS‑zertifiziert, halogenfrei
• Gewicht (ohne Kabel): ≈ 775 g
• Ballast: Gusseisen, intern
• Abmessungen: Höhe 165 mm — Durchmesser 100 mm
• Kabellängen: 5, 6, 10, 13, 15, 20, 25, 30 m (andere auf Anfrage)
• Schaltweg (indikativ): X ≈ 17–20 cm (siehe Datenblatt)
• Elektrische Kennwerte: Schaltvermögen 16 (6) A (16 A ohmsch; 6 A induktiv) bis 250 VAC; weitere Konfigurationen verfügbar, Datenblatt konsultieren.
