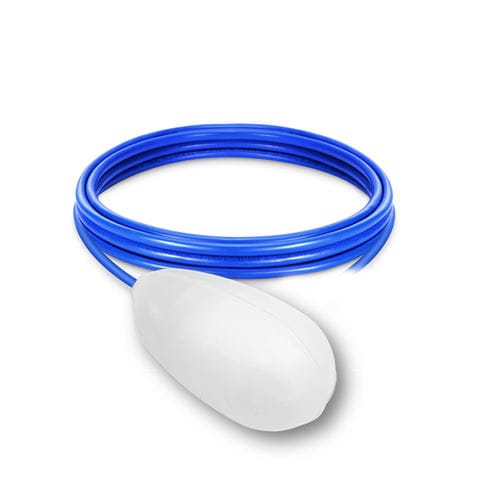

Neigungs-Niveauschalter AQUA MEDIUM EP

Schwimmerfür Wasserzur Pumpensteuerung

Präsentation
Der Schwimmerschalter AQUA MEDIUM EP ist ACS-zertifiziert für Trinkwasser. Er besteht aus für den Lebensmittelbereich geeigneten Komponenten und einem internen Edelstahl-Lastgewicht und wurde für präzise Füllstandskontrolle in Trinkwassertanks, kompakten Pumpstationen und ähnlichen Anlagen entwickelt.

Funktion
Das Gerät arbeitet durch Kippen: der Schwimmer folgt dem Flüssigkeitsniveau und wenn die voreingestellte Position erreicht ist, kippt der interne Mikro-Schalter und öffnet oder schließt den elektrischen Kreis (wahlweise über COM/NO/NC). Unterstützt Pumpensteuerung sowie Hoch-/Tiefalarme und kann paarweise für Min/Max-Regelung eingesetzt werden.

Anwendungen und Einschränkungen

• Hauptanwendung: Trinkwasser für den menschlichen Verbrauch.
• Typische Anlagen: Behälter, Pumpstationen, kompakte Systeme bei ruhigen Flüssigkeiten.
• Nicht geeignet für stark turbulente Flüssigkeiten, Anlagen mit Rührwerk oder Nutzung in Wassertürmen.
• Für turbulente Flüssigkeiten Modell ATS 165 EP wählen (ACS zertifiziert). Für Mehrpumpensteuerung mit einstellbarer Edelstahllast SOBA EP wählen (ACS zertifiziert).

Vorteile

• Hygienisches Design und ACS-zertifizierte Materialien für Trinkwasseranwendungen.
• Kompakte, wirtschaftliche Lösung zur Füllstandserkennung und Pumpensteuerung.
• Interne Last sorgt für stabile Funktion in ruhigen Flüssigkeiten.

Technische Daten

• Schaltwinkel: ±10°
• Zugelassene Flüssigkeitsdichte: 0,95 bis 1,05 kg/dm³
• Versorgung: 12, 24, 48 VAC/VDC und bis 250 VAC (50/60 Hz) je nach Konfiguration
• Abschaltstrom: 16 (6) A (16 A ohmsch; 6 A induktiv)
• Gehäuse: Polypropylen-Copolymer (ACS zertifiziert)
• Kabel: 3 x 1 mm² EPDM (ACS zertifiziert). Verfügbare Längen: 5, 6, 10, 13, 15, 20, 25, 30 m
• Gewicht des Schwimmers (ohne Kabel): 400 g
• Ballast: 230 g Edelstahl AISI 316L (intern)
• Abmessungen: Höhe 140 mm - Durchmesser 70 mm
