Elektromechanischer Niveauschalter SOBA

NeigungSchwimmerfür Abwasser

Produktübersicht

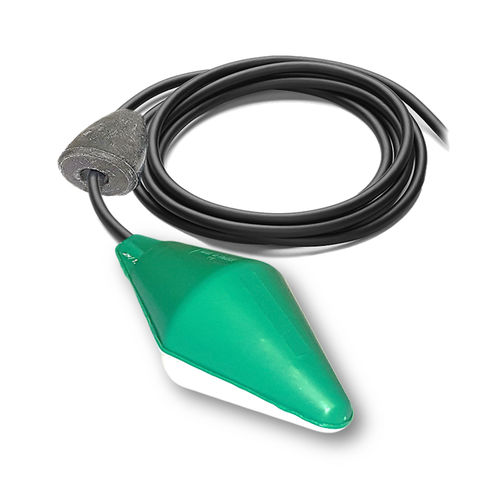

Der Füllstandregler SOBA ist für die Pegelsteuerung in belastetem Abwasser und anderen verunreinigten Flüssigkeiten ausgelegt. Er erkennt den Pegel durch das Kippen eines bikonischen Schwimmers, der einen mechanischen Kontakt betätigt und so einen Stromkreis für Pumpensteuerung oder Alarm öffnet oder schließt.

Einsatz und Vorteile
Im Paarbetrieb (mindestens zwei Schwimmer) ermöglicht er die Regelung von Mindest- und Höchstständen in Behältern oder Schächten. Er eignet sich für Umgebungen, in denen magnetische Füllstandregler aufgrund von Ablagerungen oder Feststoffen ungeeignet sind. Das werksseitig montierte, auf dem Kabel verstellbare 250 g Harzballast sorgt für einen stabilen Drehpunkt und erlaubt den Betrieb über ein breites Dichtespektrum. Der Schaltwinkel ±25° gewährleistet eine präzise Pegelerfassung. Das Gerät kann als Hoch- oder Niedrigalarm konfiguriert werden (Überfüllschutz oder Trockenlaufschutz).

Funktionsprinzip
Der Schwimmer bewegt sich mit dem Flüssigkeitsstand; in einer voreingestellten Position kippt er und ändert den Zustand eines integrierten mechanischen Schalters entsprechend der gewählten Verdrahtungsart (Füllen oder Entleeren). Das dreiadrige Kabel (COM, NO, NC) ermöglicht die Auswahl des Betriebsmodus.

Entleerungsmodus
Im Entleerungsmodus startet der Schalter die Pumpe, wenn der Schwimmer die hohe Position erreicht; beim Entleeren des Behälters öffnet der Schalter den Stromkreis, um die Pumpe zu stoppen und die Anlage zu schützen.

Füllmodus
Im Füllmodus schließt sich der Stromkreis (NC), wenn der Schwimmer die niedrige Position erreicht, und startet die Pumpe zum Befüllen des Behälters.

Installationsleitfaden — Ballastposition
Der Auslösepunkt hängt von der Flüssigkeitsbewegung, dem Durchfluss und der Position des Ballasts am Kabel ab. Durch Verstellen des Ballasts wird der Drehpunkt und die für das Umschalten erforderliche Pegeldifferenz verändert. Richtwerte für SOBA: min Y = 10 cm / X 25–30 cm; max Y = 30 cm / X 45–50 cm.

Anschluss und Befestigung
Der Schwimmer kann mit dem Zubehör FIXCAB an der Kabelummantelung aufgehängt werden. Elektrische Anschlüsse in feuchten Bereichen müssen dicht sein und außerhalb des Behälters untergebracht werden. Die Kabellänge kann auf Anfrage geliefert werden, um Kabeleinbindungen zu vermeiden.

Wesentliche Merkmale

• Omnidirektionale Erfassung — bikonische Form für bewegte Flüssigkeiten.
• Werksseitig verstellbarer Harzballast 250 g zur Einstellung des Drehpunkts.
• Polymerbauweise vermindert Ablagerungen; geringer Wartungsaufwand.

Empfohlenes Zubehör

• FIXCAB Kabelklemme
• Steuerrelais / Pumpenstarter
• Multifunktionssteckdose zur Pumpensteuerung
• Clip-Ballast (z. B. 275 g)

Technische Daten

• Schaltwinkel: ±25°
• Zulässige Flüssigkeitsdichte: 0,70 bis 1,15 kg/dm³
• Max. Betriebsdruck: 3,5 bar
• Max. Temperatur: 85 °C
• Schutzart: IP68
• Gehäuse: Polypropylen-Copolymer (bikonische Form)
• Kabel: 3 x 1 mm² Neopren (HR HY)
• Gewicht des Schwimmers (ohne Kabel): 200 g
• Ballast: 250 g Harzfüllung (auf Kabel verstellbar)
• Kabellängen (Serie): auf Anfrage (5, 6, 10, 13, 15, 20, 25, 30 m)
• Elektrische Daten: mehrere Versorgungsoptionen (z. B. 250 V AC — ohmsche Last bis 16 A, induktive Last bis 6 A; 48 V DC — ohmsch bis 1,5 A, induktiv bis 0,8 A); tatsächliche Werte abhängig von Versorgung und Kontaktkonfiguration.
