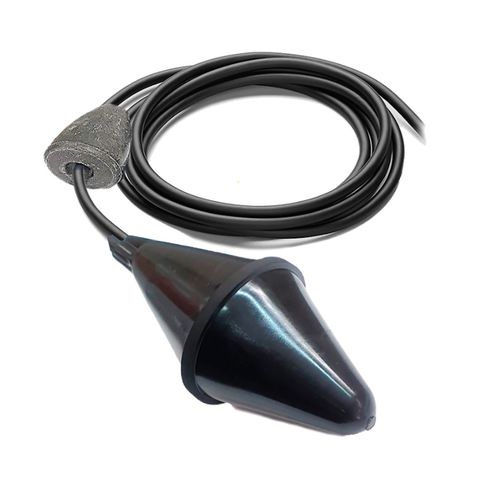

Neigungs-Niveauschalter SOBA EX

Schwimmerfür korrosive Flüssigkeitenfür Tanks

Präsentation
Für die Pegelregelung in explosionsgefährdeten Bereichen (Zonen 0, 1, 2 Gas und 20, 21, 22 Staub) bietet der SOBA EX ATEX‑zertifizierte Füllstandsschalter ein bikonisches HR HY (Hypalon) Gehäuse, das unter Druck vulkanisiert ist und doppelte Dichtigkeit für aggressive und korrosive Flüssigkeiten gewährleistet. Geliefert mit einer auf dem Kabel verstellbaren 250 g Harzlast passt sich das Gerät verschiedenen Dichten an und optimiert den Drehpunkt des Schwimmers. Die Anlage muss mit einem intrinsisch sicheren Relais betrieben werden.

Funktionsprinzip
Der SOBA EX arbeitet nach dem Kippprinzip: Der Schwimmer folgt dem Flüssigkeitsstand und betätigt bei Erreichen des voreingestellten Niveaus einen mechanischen Mikroschalter, der den Stromkreis öffnet oder schließt (Füll‑ oder Entleerungsmodus). Das Kabel hat drei Leiter (COM, NO, NC) zur Auswahl der Verdrahtungsart. Zwei gleichartige Schwimmer können in Kombination Mindest‑ und Maximalpegel steuern.

Betriebsarten

• Entleerungsmodus: In oberer Position schaltet der Schwimmer, um die Pumpe zu starten (Überlaufschutz). Bei leerem Behälter öffnet der Kontakt und stoppt die Pumpe.
• Füllmodus: In unterer Position schließt der Kontakt (NC) und die Pumpe startet zum Befüllen (Trockenlaufschutz).

Installation und Positionierung der Last
Der Schaltpunkt hängt von Flüssigkeitsbewegung, Durchfluss und insbesondere der Position der Last auf dem Kabel ab. Die Kabellänge zwischen Last und Schalter bestimmt den erforderlichen Hub zum Zustandswechsel. Die mitgelieferte 250 g Harzlast ist verstellbar, indem sie aus ihrem Sicherungsring/O‑Ring gelöst und auf dem Kabel neu positioniert wird. Richtwerte: min Y = 10 cm → X 25–30 cm; max Y = 30 cm → X 45–50 cm.

Technische Merkmale

• Schaltwinkel: ±25°
• Zugelassene Flüssigkeitsdichte: 0,70 bis 1,10 kg/dm³
• Max. Betriebsdruck: 4 bar
• Max. Temperatur: 90 °C
• Schutzart: IP68
• Bikonisches Gehäuse: HR HY (Hypalon) Doppelwand, druckvulkanisiert
• Kabel: 3 Leiter, 1 mm² HR HY
• Gewicht des Schwimmers (ohne Kabel): 295 g
• Mitgelieferte Last: 250 g Harzbelastet, verstellbar am Kabel
• Kabellängen (Serie): auf Anfrage (5, 6, 10, 13, 15, 20, 25, 30 m)
• Elektrische Beispiele:
  VAC (50/60 Hz): bis 250 V ohmsch max. 10 A; 250 V induktiv max. 4 A; 24 V ohmsch z. B. 10 mA; 12 V z. B. 100 mA.
  VDC: 24 V verschiedene Stromstufen (z. B. 10 mA, 8 mA, 0,7 mA je nach Konfiguration); 12 V z. B. 3 A / 1,8 A je nach Last; 5 V z. B. 1 mA je nach Last.
