Neigungs-Niveauschalter SOBA EP

Schwimmerfür Wasserfür Tanks

Übersicht

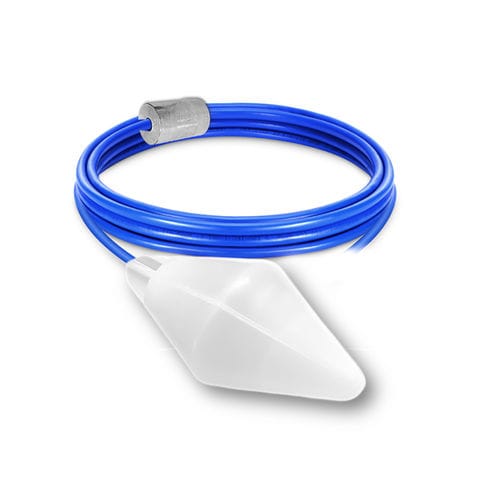

ACS-zertifizierter Füllstandsschalter SOBA EP für den Dauerbetrieb in Trinkwasseranlagen. Hergestellt aus für den Lebensmittelkontakt geeigneten Materialien und mit einem verstellbaren Ballast aus AISI 316L-Edelstahl für präzise Pegelsteuerung in Behältern und Trinkwasseranlagen.

Funktionsweise
Der SOBA EP arbeitet mittels Kipp-Erkennung: der Schwimmer folgt dem Flüssigkeitsstand und betätigt bei Erreichen des voreingestellten Winkels einen mechanischen Mikroschalter. Das Kabel hat 3 Leiter (COM, NO, NC) zur Auswahl der Verdrahtungsart. In Paaren einsetzbar zur Regelung von Minimal- und Maximalpegeln. Nicht geeignet für stark turbulente Medien oder intensive Rührwerke.

Betriebsarten

• Entleerungsmodus: die obere Schalterstellung startet die Pumpe zur Verhinderung von Überlauf; die untere Stellung unterbricht die Versorgung bei leerem Behälter.
• Füllmodus: der Stromkreis schließt (NC) in unterer Position und startet die Pumpe zum Befüllen.

Installation und Ballast-Einstellung
Der Befestigungspunkt des Ballasts am Kabel bestimmt den Schaltwinkel und den messbaren Pegelbereich. Die Anpassung des Gegengewichts ermöglicht den Einsatz bei unterschiedlichen Dichten und leichten Turbulenzen. Richtwerte: Y min = 10 cm → X ≈ 25–30 cm; Y max = 30 cm → X ≈ 45–50 cm. Zur Einstellung: Ballast AISI 316L vom O-Ring abklemmen, O-Ring an gewünschte Position verschieben und Ballast wieder auf dem Kabel sichern.

Empfohlene Zubehörteile

• FIXCAB: Kabelbefestigungszubehör zur Aufhängung und Feinjustierung.
• Steuerrelais (z. B. AT-DR07) zur Schnittstelle mit Meldern, Pumpen und Automatisierungen.

Kernmerkmale

• Kippbasierte Schwimmererkennung.
• Präziser Schaltwinkel: +/- 25°.
• Verstellbarer Ballast aus AISI 316L-Edelstahl zur Einstellung des Drehpunkts.
• Glatter bikonischer Gehäusekörper reduziert Ablagerungen und Wartungsaufwand.

Technische Daten

• Schaltwinkel: +/- 25°
• Zugelassene Fließigkeitsdichte: 0,70–1,15 kg/dm³
• Stromversorgung / elektrische Merkmale: 12, 24, 48 V AC/DC; bis zu 250 VAC — Schaltvermögen 16 (6) A (16 A ohmsch; 6 A induktiv)
• Max. Betriebsdruck: 3,5 bar
• Max. Temperatur: 85 °C
• Schutzart: IP68
• Gehäuse: Polypropylen-Copolymer (ACS-zertifiziert)
• Kabel: 3 x 1 mm², EPDM (ACS-zertifiziert)
• Schwimmergewicht ohne Kabel: ~200 g
• Ballast: ~230 g Edelstahl AISI 316L
• Kabellängen auf Anfrage: 5, 6, 10, 13, 15, 20, 25, 30 m
