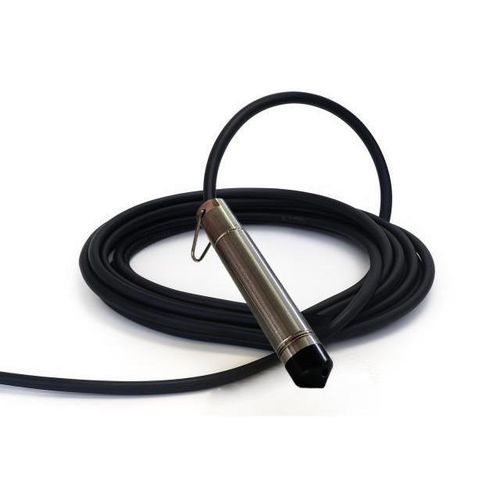

Piezoresistive Tauchsonde PIEZO HR

für Wasser2-Leiter4-20 mA

Produktübersicht
Die Piezometrische Sonde PIEZO HR (High Resistance) ist ein hydrostatischer Füllstandssensor zur kontinuierlichen Überwachung von Wasserspiegeln in aggressiven Umgebungen (Meerwasser, chemische Anwendungen). Sie wird auch zur Pumpenautomatisierung über ein Schaltrelais eingesetzt. Die Sonde wandelt den hydrostatischen Druck in ein aufbereitetes elektrisches Signal im 4-20 mA-Stromkreis um.

Funktionsprinzip
Die Sonde enthält eine piezoresistive Messzelle, die den Druck der darüberliegenden Wassersäule misst. Dieser Druck, proportional zur Wassersäulenhöhe, wird in ein elektrisches Signal (4-20 mA-Schleife) umgewandelt, das eine kontinuierliche piezometrische Pegelmessung ermöglicht.

Installation und Anschluss
Die Sonde kann über die Kabelummantelung aufgehängt oder mit einem Edelstahlsupportkabel und Hebeauge montiert werden. Es wird empfohlen, das Befestigungszubehör FIX-CAB zu verwenden, um das Kabel auf der gewünschten Höhe zu fixieren. Vermeiden Sie Schellen oder scheuernde Befestigungen, die das Kabel beschädigen und Kapillarleckagen verursachen könnten. Der elektrische Anschluss ist in einer nicht druckfesten Anschlussdose (innendruck = Atmosphärendruck) vorzunehmen; die Anschlussdose darf niemals im Tank platziert werden. Kabel und Kapillar können mit einem Standard-Signalverlängerungskabel verlängert werden.

Empfohlenes Zubehör

• FIX-CAB (Befestigung / Kabelhalterung)
• Anschlussdose (Verlängerung des Versorgungs-/Signalkabels)
• Überspannungsschutz (Schutz gegen Überspannungen)

Dokumentation
Technisches Datenblatt verfügbar (z. B.: Datenblatt - PIEZO ST hydrostatische Sonde auf der Seite angegeben; Beispielgröße: pdf : 268.04 KB).

Technische Daten / Spezifikationen

• Wassersäulenbereich: einstellbarer Messbereich von 2 mH2O bis 20 m (Messbereich werksseitig auf den gewünschten Wert eingestellt; 20 mA = Messbereichsende, 4 mA = 0 m).
• Ausgangssignal: 4-20 mA Stromschleife (4 mA = 0 m, 20 mA = Messbereichsende).
• Elektrische Daten: Gleichspannung 6 bis 38 V.
• Gehäusematerial: Hastelloy C276.
• Messzelle: Hastelloy C276.
• Hysterese: 0,05 %.
• Betriebstemperatur: 0 °C bis 40 °C.
• Stromaufnahme: Schleifenstrom (4-20 mA).
• Kabel: 2 Leiter 0,22 mm²; standardmäßig mit 10 m PU-Kabel ausgestattet.
• Gewicht der Sonde: 370 g.
• Abmessungen: Länge 130 mm – Durchmesser 25 mm.
