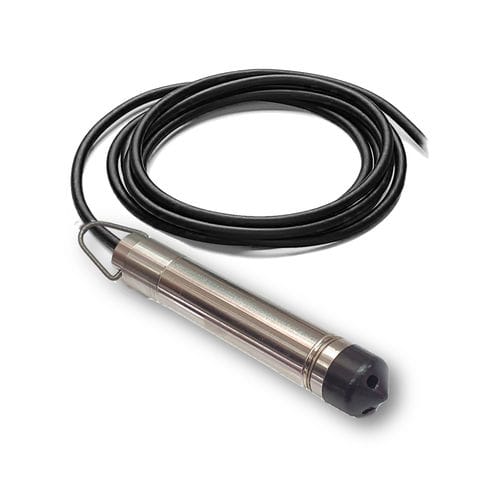

Piezoresistive Tauchsonde PIEZO ST

für Wasser2-Leiter4-20 mA

Beschreibung
Die piezometrische Sonde PIEZO ST ermöglicht die kontinuierliche Überwachung des Wasserspiegels in Brunnen, Flüssen, Seen und Grundwasserleitern. Die hydrostatische Sonde PIEZO ST wird auch zur Pumpenautomatisierung über ein Steuerrelais eingesetzt.
Die Sonde enthält eine piezoresistive Messelementzelle, die den hydrostatischen Druck (proportional zur Wassertiefe) misst. Die Druckdaten werden in ein elektrisches Signal umgewandelt und als 4-20 mA Schleifensignal aufbereitet.

Funktionsprinzip
Die Sonde wird am Boden eines Bohrlochs, Brunnens oder Behälters versenkt. Der piezoresistive Sensor misst den Druck, den die Wassersäule auf die Sonde ausübt; dieses Signal wird in eine elektrische Ausgangsgröße proportional zur Wassersäule gewandelt und an eine Steuereinheit, einen Datenlogger oder eine SPS übertragen.

Typische Anwendungen

• Überwachung von Grundwasser, Brunnen, Flüssen und Seen
• Wassermanagement und Landwirtschaft
• Umweltingenieurwesen und Bauarbeiten
• Pumpenautomatisierung und -steuerung (via Steuerrelais)

Empfohlene Zubehörteile

• FIX-CAB (Kabelhalter zur Befestigung und Höheneinstellung)
• Anschlussdose zur Verlängerung des Signalkabels
• Überspannungsschutz für Schutz gegen Spannungsspitzen

Technische Merkmale / Spezifikationen

• Wassersäule Vollbereich: einstellbar von 1 mH2O bis 500 m (Vollbereich, 20 mA, werkseitig auf den gewünschten Wert eingestellt)
• Ausgangssignal: 4-20 mA Stromschleife (4 mA = 0 m ; 20 mA = Vollbereich)
• Elektrische Versorgung: DC-Versorgung 6 bis 38 V
• Stromaufnahme: Signalamplitude (mA)
• Messelement: Hastelloy C276
• Hysterese: 0,05%
• Betriebstemperatur: 0 °C bis 40 °C
• Gehäusematerial: Edelstahl AISI 316L
• Kabel: 2 Leiter 0,22 mm², standardmäßig 10 m PU-Kabel
• Gewicht der Sonde: 370 g
• Abmessungen: Höhe 130 mm - Durchmesser 25 mm
