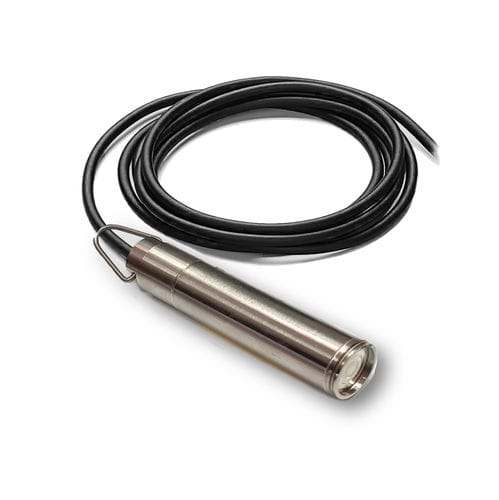

Piezoresistive Tauchsonde PIEZO AS

für Wasser2-Leiter4-20 mA

Übersicht
Der PIEZO AS piezometrische Pegelsonde ist für dauernde Tauchbedingungen und die kontinuierliche Pegelmessung in anspruchsvollen Umgebungen ausgelegt, einschließlich Abwasser und Oberflächengewässer (Flüsse, Seen, Kanäle, trübe Gewässer). Sie verfügt über eine planliegende Membran und eine haftfreie Beschichtung zur Reduzierung von Verschmutzung und für zuverlässige Messwerte.

Anwendungen
Geeignet für Pumpstationen, Wasseraufbereitung, Kläranlagen, Hebe- und Druckstationen sowie Pumpenautomatisierung über Steuerrelais. Liefert kontinuierliche Pegelaufzeichnung für Überwachung und Steuerung.

Funktionsprinzip
Die Sonde enthält eine piezoresistive Messzelle, die den hydrostatischen Druck der Wassersäule über der Sonde misst. Der Druck wird in ein elektrisches Signal proportional zur Wassersäule umgewandelt und als 4/20 mA Ausgang bereitgestellt.

Einbau und Befestigung
Die Sonde kann über die Kabelmantel aufgehängt und mit dem Zubehör FIXCAB auf der gewünschten Tiefe fixiert werden. Bei häufigem Herausnehmen wird ein Edelstahlsupportkabel mit Öse zum Heben empfohlen. Vermeiden Sie Schellen oder enge Befestigungen, die das Kabel beschädigen und kapillare Eindringung verursachen können.

Elektrischer Anschluss
Der elektrische Anschluss ist in einer nicht hermetischen Anschlussdose (Innendruck gleich Atmosphärendruck) außerhalb des Behälters vorzunehmen. Kabel und Kapillarleitung können mit einem standardmäßigen Signalkabel verlängert werden. ATMI bietet passende Kabellängen an, um schädliche Verbindungen zu vermeiden.

Empfohlenes Zubehör

• FIX-CAB: Kabelbefestigung für hängende Sonden
• Anschlussdose: zur Verlängerung des Versorgungskabels mit standardmäßigem Signalkabel
• Überspannungsschutz: Schutz gegen Überspannungen für Sender und Zusatzgeräte

Technische Daten / Spezifikationen

• Messbereich (Volllast): konfigurierbar von 2 mH2O bis 20 mH2O (Volllast 20 mA, werkseitig auf den gewünschten Wert eingestellt)
• Ausgangssignal: 4/20 mA (4 mA = 0 m; 20 mA = Volllast)
• Versorgungsspannung: DC 6 bis 38 V
• Stromaufnahme: entspricht dem Schleifenstrom (mA)
• Messzelle: piezoresistiv, Edelstahl 316L
• Hysterese: 0,05 %
• Betriebstemperatur: 0 °C bis 40 °C
• Gehäuse: Edelstahl AISI 316L
• Kabel: 2 Leiter 0,22 mm², serienmäßig mit 10 m PU-Kabel geliefert
• Gewicht: 370 g
• Abmessungen: Höhe 130 mm - Durchmesser 25 mm
