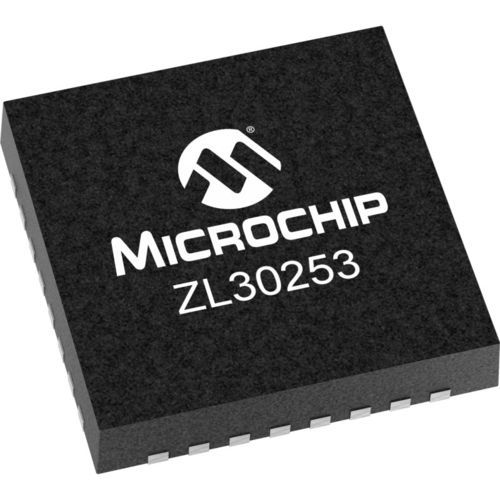

Jitter-Abschwächer ZL30253

Der ZL30253 ist ein flexibler, leistungsstarker Taktvervielfacher/Jitterabschwächer-IC. Aus jeder Eingangstaktfrequenz von 1kHz bis 1250MHz kann der ZL30252 frequenzgesicherte Ausgangsfrequenzen von 1Hz bis 1035MHz und bis zu 3 differentielle oder 6 CMOS-Ausgangstaktsignale erzeugen. Der Ausgangsjitter beträgt typischerweise 0,16 bis 0,28ps RMS (12kHz bis 20MHz). Durch die automatische Selbstkonfiguration aus dem internen EEPROM sind die Taktsignale sofort nach dem Einschalten oder Reset verfügbar. Produktmerkmale Drei Eingangstakte Zwei Differential/CMOS-Eingänge Ein Single-ended/CMOS-Eingang Beliebige Eingangsfrequenz von 1kHz bis 1250MHz (1kHz bis 300MHz für CMOS) Eingänge werden kontinuierlich auf Aktivität und Frequenzgenauigkeit überwacht Automatische oder manuelle Referenzumschaltung DPLL mit niedriger Bandbreite Programmierbare Bandbreite, 14Hz bis 500Hz Dämpft Jitter bis zu mehreren UI Freerun oder digitales Halten bei Verlust aller Eingänge Digital gesteuerte Phasenanpassung Jitterarme Fractional-N APLL und 3 Ausgänge Beliebige Ausgangsfrequenz von <1Hz bis 1035MHz Hochauflösende fraktionale Frequenzumwandlung mit 0ppm Fehler Einfach zu konfigurierendes, gekapseltes Design erfordert keine externen VCXO- oder Schleifenfilterkomponenten Jeder Ausgang hat unabhängige Teiler Ausgangs-Jitter typischerweise 0,16 bis 0,28ps RMS (12kHz bis 20MHz Integrationsband) Ausgänge sind CML oder 2xCMOS, können an LVDS, LVPECL, HSTL, SSTL und HCSL angeschlossen werden Im 2xCMOS-Modus können die P- und N-Pins unterschiedliche Frequenzen haben (z.B. 125MHz und 25MHz) Pro-Ausgangsversorgungspin mit CMOS-Ausgangsspannungen von 1,5V bis 3,3V Präzise Ausgangsabgleichsschaltung und Phaseneinstellung pro Ausgang Aktivierung/Deaktivierung pro Ausgang und glitchfreier Start/Stopp (Stopp hoch oder niedrig)
