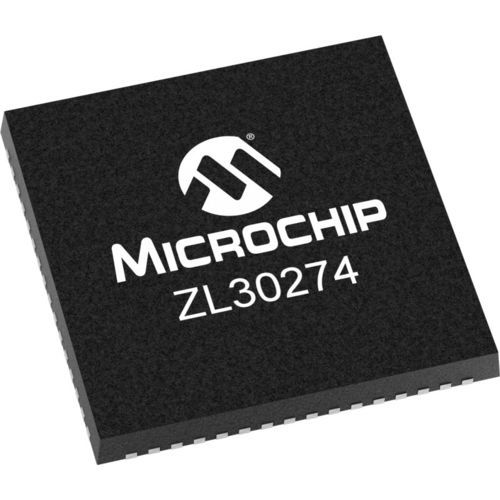

Jitter-Abschwächer ZL30274

Der ZL30274 ist ein funktionsreicher Jitter-Abschwächer mit DPLLs und fünf Jitter-Synthesizern mit extrem niedrigem Ausgang. Dieses Gerät ist ideal für Frequenzumwandlung, Jitter-Dämpfung und Frequenzsynthese in einer Vielzahl von Gerätetypen, die niedrigen Jitter (<150fs) und mehrere Frequenzfamilien erfordern Weitere Bausteine dieser Familie sind ZL30731, ZL30732, ZL30733, ZL30734, ZL30631, ZL30632, ZL30633, ZL30634, ZL30635, ZL30641, ZL30642, ZL30643, ZL30644, ZL30645 und ZL30640, die für 5G-SyncE- und IEEE1588-Timing-Karten- und Line-Card-Anwendungen vorgesehen sind. Produktmerkmale Zusätzliche Eigenschaften Beliebige Frequenzumwandlung pro Kanal Eingänge: bis zu 6, differenziell oder unsymmetrisch Ausgänge: bis zu 10 differenziell, bis zu 20 CMOS Ausgangsjitter <150fs RMS 156,25MHz 12k-20M Leistungsaufnahme des Kerns <0,9W Eingangstakte Beliebige Eingangsfrequenz von 1kHz bis 1250MHz Überwachung von Aktivität und Frequenz pro Eingang Automatische oder manuelle Referenzumschaltung Reversive oder nicht-reversive Umschaltung Jeder Eingang kann ein 0,5 Hz bis 8 kHz Sync-Eingang für Ref+Sync-Frequenz-/Phasen-/Zeitverriegelung sein Eingangs-Phasenmessung, 1ps Auflösung Phasenanpassung pro Eingang, Auflösung von 1 ps DPLLs 2 DPLL-Kanäle Hitless Referenzumschaltung Per-DPLL-Phasenanpassung, 1 ps Auflösung Programmierbare Bandbreite, Tracking-Bereich, Begrenzung der Phasensteigung und andere erweiterte Funktionen Verriegelung auf Gapped-Clock-Eingangssignale Ausgangstakte Beliebige Frequenz 0,5Hz bis 750MHz
