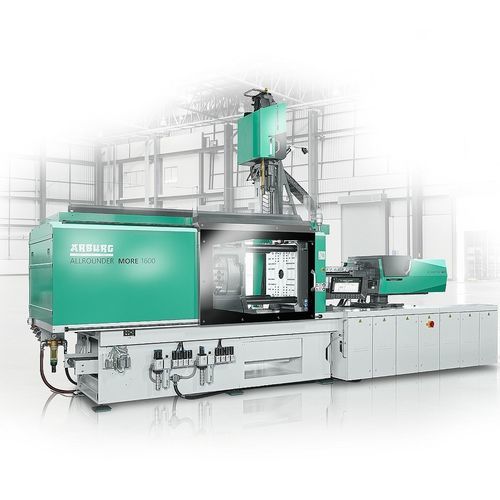

Horizontale Spritzgießmaschine ALLROUNDER MORE series

elektrischservoelektrischvollelektrisch

Überblick
Die Baureihe ALLROUNDER MORE ist eine modulare Mehrkomponenten‑Spritzgießmaschine zur Produktion von Zwei‑ oder Mehrmaterial‑/Mehrfarben‑Teilen. Sie deckt Schließkräfte von 1600 bis 2000 kN ab und bietet vergrößerte Einbauräume für Werkzeuge, Dreheinheiten und Medienanschlüsse.

Vorteile auf einen Blick

• Modular: Konfigurierbar mit zwei elektrischen Spritzeinheiten und wählbaren Einspritzpositionen zur Anpassung an verschiedene Mehrkomponenten‑Prozesse.
• Geräumig: Größerer Einbauraum für große Werkzeuge, Dreheinheiten, Medienanschlüsse und nutzbaren Auswerferhub; Optionen für verlängerte Säulen und vergrößerte Werkzeugplatten.
• Bedienerfreundlich: Steckbare Medienkupplungen (Elektrik, Wasser, Hydraulik), leicht wechselbare Zylindermodule und Materialzufuhr außerhalb des Werkzeugbereichs zur Vereinfachung von Wartung und Handhabung.
• Flexibel: Unterstützt Kombinationen aus horizontalen und vertikalen Spritzeinheiten für multicolor, multimaterial und komplexe Bauteilgeometrien.

Features

• GESTICA Steuerung: Ergonomische, intuitive Steuerung mit smarten Assistenzfunktionen für Inbetriebnahme und Prozesssicherheit.
• Integrierte Hydraulik: Hydraulikversorgung für Nebenachsen, geeignet für hohe Auswerfer‑ und Düsenkontaktkräfte und kompatibel mit bestehenden Werkzeugen.
• Elektrische Schließeinheit: Hochdynamische Kniehebel‑Schließeinheit mit flüssigkeitsgekühlten Servomotoren serienmäßig für energieeffiziente, wiederholbare Schließvorgänge.
• Zwei elektrische Spritzeinheiten: Konfigurierbare horizontale und vertikale Einheiten für Mehrkomponenten‑Produktionen.

Bauteilbeispiele

• Luer‑Konnektor: Mikro‑Mehrkomponenten‑Medizinteile (z. B. PP/TPE) mit hoher Präzision und geringem Schussgewicht.
• Zahnbürste: Hart/Weich‑Kombinationen in einem Zyklus gespritzt für integriertes Produktdesign.
• Lab‑on‑a‑Chip: Transparente, gebrauchsfertige Mikrofluidik‑Bauteile durch Mehrfachinjektion ohne Nachmontage.

Technische Daten (Auszug)

• Schließkräfte: 1600 kN – 2000 kN
• Säulenabstand: 570 x 570 mm
• Spritzeinheiten (Beispiele) — horizontal: 400, 800, 1300; vertikal: 70, 100, 170, 290
• Elektrische Kniehebel‑Schließeinheit mit flüssigkeitsgekühlten Servomotoren (Serie)
• Mehrere wählbare Einspritzpositionen; Optionen für verlängerte Säulen und vergrößerte Werkzeugplatten

Caractéristiques / spécifications techniques

• Baureihenbezeichnung: ALLROUNDER MORE
• Antrieb: Vollständig elektrische Spritzeinheiten; elektrische Kniehebel‑Schließeinheit mit flüssigkeitsgekühlten Servomotoren
• Steuerung: GESTICA Steuerungssystem mit Assistenzfunktionen
• Hydraulik: Integrierte Hydraulik für Nebenachsen (geeignet für hohe Auswerfer-/Düsenkräfte)
• Konstruktion: Modulare Konfiguration, vergrößerter Einbauraum, steckbare Medienkupplungen, leicht wechselbare Zylindermodule, Materialzufuhr außerhalb des Werkzeugbereichs
