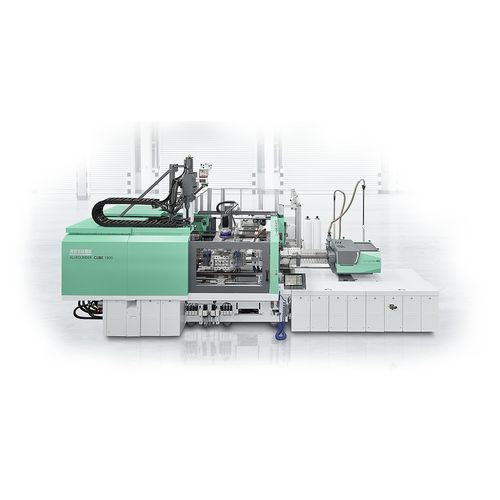

Horizontale Spritzgießmaschine ALLROUNDER CUBE

servoelektrischfür PPfür TPE

Produktbeschreibung
Die Spritzgießmaschine ALLROUNDER CUBE ist für hohe Stückzahlen in der Serienfertigung ausgelegt, minimiert die Stellfläche und ermöglicht die integration von Prozessschritten direkt an der Maschine.

Vorteile auf einen Blick

• Synchronisiert – Maschinenkonzept abgestimmt auf Würfelwerkzeuge für gleichzeitige Formfüllung, Kühlung und Entnahme.
• Platzsparend – Hoher Output bei kompakter Stellfläche durch eine zweite Spritzeinheit über der beweglichen Aufspannplatte; CUBE 1800 besonders kompakt.
• Verdoppelter Output – Würfeltechnik verdoppelt die Kavitätszahl bei gleicher Aufspannfläche und steigert den Teileausstoß um 100–200 % je nach Anwendung.
• Integrierbar – Möglichkeit zur zykluszeitneutralen Integration von Prozessen wie Ausschrauben, Entnahme und Montage.

Features

• Würfelwerkzeug – Kombination aus verdoppelter Kavitätszahl und verkürzten Zykluszeiten auf gleicher Aufspannfläche zur deutlichen Steigerung der Teileproduktion.
• Kühlung – Maßgeschneiderte Kühlwasserversorgung, abgestimmt auf die Würfeltechnik für 1‑, 2‑ oder 3‑Komponenten‑Fertigung.
• Mitfahrende Spritzeinheit – Zweite Spritzeinheit fährt über der beweglichen Aufspannplatte und bietet großzügigen Werkzeug‑Einbauraum sowie Flexibilität für Mehrkomponentenverfahren.
• Servoelektrischer Kniehebel – Doppelter Fünf‑Punkt‑Kniehebel mit Mehrfachführung für präzise Positionierung und symmetrische Krafteinleitung.

Beispielteile

• Flip‑Top‑Verschluss – ALLROUNDER CUBE 2900: Beispielproduktion von 32 zweifarbigen Flip‑Top‑Verschlüssen in 8,5 s; Würfeltechnik erhöht Output und senkt Energiebedarf pro Teil.
• Unterkorb‑Rollen – Reverse‑Cube‑Lösung: vollständig montierte Unterkorb‑Rollen bis zu 40 % schneller (z. B. 24 Stück in 9,5 s).
• 3‑Komponenten‑Funktionsteil – Mehrmaterialteile (PP/TPE/POM) gefertigt mit einem 8+8+8‑Kavitäten‑Werkzeug auf einer ALLROUNDER CUBE 1800 in einem Injektions‑Montage‑Prozess.

Technische Daten
Ausgewählte Modellvarianten und Daten:

ALLROUNDER CUBE 4600
Säulenabstand: 1020 x 1020 mm
Schließkraft: 4600 kN
Spritzeinheit (horizontal): 1300, 2100, 3200, 4600
Spritzeinheit (mitfahrend): 70, 100, 170, 290, 400, 800, 1300, 2100, 3200

ALLROUNDER CUBE 2900
Säulenabstand: 820 x 820 mm
Schließkraft: 2900 kN
Spritzeinheit (horizontal): 400, 800, 1300, 2100, 3200
Spritzeinheit (mitfahrend): 70, 100, 170, 290, 400, 800, 1300

ALLROUNDER CUBE 1800
Säulenabstand: 570 x 570 mm
Schließkraft: 1800 kN
Spritzeinheit (horizontal): 400, 800, 1300
Spritzeinheit (mitfahrend): 70, 100, 170, 290, 400, 800
