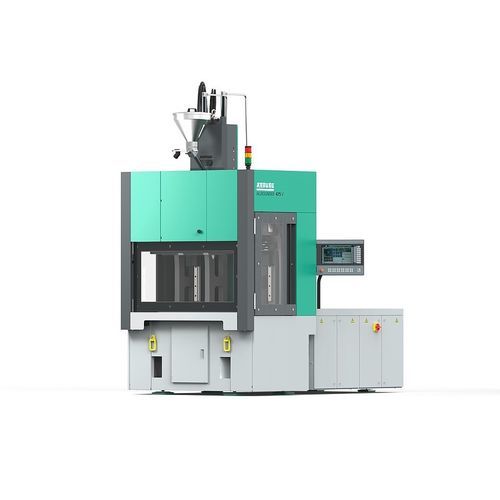

Vertikale Spritzgießmaschine ALLROUNDER V

elektrischhydraulischfür PA6

Übersicht Die Serie ALLROUNDER V umfasst vertikale Spritzgießmaschinen, die für das Umspritzen von Einlegeteilen und die Herstellung hybrider Komponenten ausgelegt sind. Das vertikale Freiraumsystem ermöglicht uneingeschränkten Zugang zum Werkzeug von drei Seiten und unterstützt manuelles sowie automatisiertes Ein- und Ausbringen während des Spritzzyklus. Vertikale Schließeinheiten mit hoher Steifigkeit, Präzision und Parallelität schützen das Werkzeug und minimieren Verschleiß.

Vorteile auf einen Blick

• Branchenspezifisch Modulare Konfigurationen und kundenspezifische Ausstattungsoptionen zur Erfüllung branchenspezifischer Anforderungen, insbesondere beim flexiblen Umspritzen von Einlegeteilen.
• Freier Zugang Vertikales Freiraumsystem ermöglicht Werkzeugzugang von drei Seiten und erlaubt manuelle sowie automatisierte Handhabung während der Einspritzung.
• Ergonomisch Niedrige Tischhöhen, Schutzeinrichtungen und zahlreiche Konfigurationsoptionen für ergonomisches und sicheres Arbeiten.
• Werkzeugschonend Drehbar gelagerter C-Bügel und präziser Parallelismus der Schließeinheiten sorgen für optimale Kraftübertragung und reduzierten Werkzeugverschleiß.

Funktionen

• Umspritzen Unterstützung für automatisches Umspritzen durch Zwei-Stationen-Drehtische und Mehr-Achs-Roboter zur kontinuierlichen Teilezuführung und sicheren Handhabung flexibler Einlegeteile.
• Zuführungsoptionen Vertikales Freiraum-Layout erleichtert ergonomisches manuelles Be- und Entladen und ist mit vollautomatischen Zuführsystemen kompatibel.
• Schiebetische & Indexiertische Schiebetische ermöglichen paralleles Arbeiten und höhere Durchsätze; optionale Zwei-Stationen-Schiebetische oder Drehtische steigern die Zykluseffizienz.

Bauteilbeispiele

• icam connector Achtpolige Steckverbinder mit Dichtungen für Digitalkameras, gefertigt auf Zweikomponenten-Drehtischtmaschinen für hohe Stückzahlen.
• Kabeldurchführung Flexible Kabeldurchführungen, vorgefertigt und mit Mehr-Achs- bzw. Sechs-Achs-Robotern in mehrere Kavitäten eingesetzt.
• Steckereinlage Vorgekettete PA6-Metallkontakte, umspritzt auf ALLROUNDER V und ggf. weiterverarbeitet auf elektrischen ALLROUNDERn zu Hybridsteckverbindern.

Technische Daten (Auswahl) Allgemein: vertikales Freiraumsystem, modulare Konfigurationen; hydraulische und elektrische Varianten je nach Modell. Bedienoptionen: SELOGICA ND mit Touchscreen.

ALLROUNDER 520 V
Säulenabstand: 520 x 520 mm
Schließkraft: 1600, 2000 kN
Spritzeinheiten (nach EUROMAP): 170, 290, 400, 800

ALLROUNDER 475 V
Vertikales Freiraumsystem
Schließkraft: 1000 kN
Spritzeinheiten (nach EUROMAP): 100, 170, 290, 400

ALLROUNDER 420 V
Säulenabstand: 420 x 420 mm
Schließkraft: 800, 1000 kN
Spritzeinheiten (nach EUROMAP): 70, 100, 170, 290, 400

ALLROUNDER 375 V
Vertikales Freiraumsystem
Schließkraft: 500 kN
Spritzeinheiten (nach EUROMAP): 100, 170, 290

ALLROUNDER 275 V
Vertikales Freiraumsystem
Schließkraft: 250 kN
Spritzeinheiten (nach EUROMAP): 70, 100
