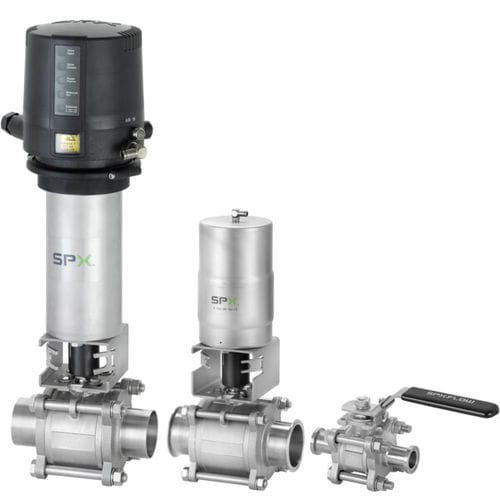

Kugelventil BLV1
Hebelpneumatisch gesteuertSteuerung

Kugelventil
Kugelventil
Kugelventil
Kugelventil
Kugelventil
Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
Hebel, pneumatisch gesteuert
Funktion
Steuerung, zum Absperren
Medium
für Wasser, für Öl, für flüssige Lebensmittel und Getränke, für Kraftstoff, für Dampf
Korpus
verriegelbar, Edelstahl, PTFE
Anwendung
für die chemische Industrie, für die Lebensmittelindustrie, hygienisch, für hochreine Anwendungen
Weitere Eigenschaften
ISO, Standard
DN

Max: 100 mm
(3,937 in)

Min: 15 mm
(0,591 in)

Druck

10 bar
(145 psi)

Temperatur

Max: 160 °C
(320 °F)

Min: 0 °C
(32 °F)

Beschreibung

Kugelhähne sind sehr wirtschaftlich und langlebig und eignen sich für eine Vielzahl von Anwendungen, die keine vollständig hygienische CIP-Behandlung erfordern. Sie sind einfach zu installieren und zu warten. Konstruktion komplett aus Edelstahl: geschmiedetes Gehäuse und Kugel FDA-zugelassene Materialien, einschließlich verstärkter PTFE-Sitze Hohlraumgefüllt, um die Ansammlung von Rückständen um Kugel und Sitz zu minimieren Volle Anschlussöffnung für ungehinderten Durchfluss in der offenen Position Hohe Temperatur- und Druckwerte für anspruchsvolle Anwendungen Wartungsfreier pneumatischer Antrieb mit den Ausrichtungen "normal geschlossen", "normal offen" oder "doppelt wirkend" Standard-ISO-Montageplatte für einfache Umrüstung von Handgriff auf pneumatischen Antrieb Dreiteilige Konstruktion mit schwimmenden Dichtungen Abschließbarer Handgriff als Option für zusätzliche Sicherheit Erhältlich mit den identischen Steuereinheiten, die auch für andere Ventiltypen angeboten werden, um ein einheitliches Aussehen, eine einheitliche Steuerschnittstelle und Ersatzteile für ein Mehrventilsystem zu gewährleisten Kugelhähne funktionieren durch Öffnen, um den Durchfluss zu ermöglichen, oder durch Schließen, um den Durchfluss in einer Rohrleitung abzusperren, und zwar über eine im Ventilgehäuse angebrachte Kugel mit PTFE-Sitzen. Durch die Schwimmstellung der Kugel wird in geschlossener Stellung eine Bewegung in Strömungsrichtung möglich, die für eine optimale Abdichtung im Durchgang sorgt (2 und 3). Es gibt drei Ausführungen von Kugelhähnen: Standard - mit Handgriff ohne Rückmeldung - Kugelbewegung erfolgt manuell mit Handgriff Mit Handgriff und Rückmeldebügel - die Bewegung der Kugel wird manuell mit dem Handgriff ausgeführt Gesteuert durch einen pneumatischen Antrieb - Betätigung der Kugelbewegung mit Luftanschluss an (1) und Rückstellung durch Federkraft

---
