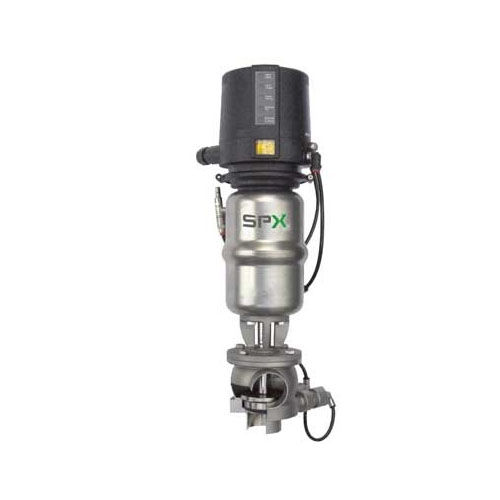

Kolbenventil SD4 series
pneumatisch gesteuertvermischungssicherzum Absperren

Kolbenventil
Kolbenventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kolben
Betätigung
pneumatisch gesteuert
Funktion
vermischungssicher, zum Absperren, Umschalter
Medium
für Chemikalien, für flüssige Lebensmittel und Getränke
Anwendung
chemisch, hygienisch, Getränke, Bodenablass, für die Lebensmittelindustrie
Weitere Eigenschaften
mit Anschweißenden
Temperatur

140 °C (284 °F)

Druck

6 bar (87 psi)

DN

Max: 100 mm (3,937 in)

Min: 25 mm (0,984 in)

Beschreibung

DELTA SD4-Ventile sind (doppelt dichtende) sichere Durchflussventile, die für sichere Medientrennungsanwendungen in der Lebensmittel-, Getränke-, Milch-, Pharma- und Chemieindustrie entwickelt wurden. Es ist als Absperr-, Umschalt- und Tankbodenventil erhältlich. Andere Konfigurationen sind auf Anfrage erhältlich. Das DELTA SD4-Ventil ist als Absperrventil in 4 Standard-Gehäusekonfigurationen erhältlich. Andere Konfigurationen sind auf Anfrage erhältlich. Vorteile -Leckagekammer, die zwischen den Sitzdichtungen angeordnet ist; die Leckagekammer wird durch die beiden Leckageauslassventile (NO) zwangsweise geschlossen (offenes Ventil) oder zur Atmosphäre hin geöffnet (geschlossenes Ventil). -Hervorragende hygienische Eigenschaften vor allem durch das kugelförmige Gehäuse ohne Sumpf und Kuppel. -Profilsitzdichtungen, die eine spaltfreie Abdichtung gewährleisten, und die Kompression der Sitzdichtungen wird durch einen metallischen Anschlag gesteuert. -Leckage-Auslassventile zur Entleerung des neutralen Bereichs zwischen den Sitzdichtungen. Die Leckage-Auslassventile (die zusammen mit dem Hauptantrieb aktiviert werden) werden auch als Spülung verwendet - dies ermöglicht eine CIP- und SIP-Reinigung des neutralen Bereichs. -Antrieb und Steuereinheit sind Standardteile aus der SW4-Produktreihe. Zusätzlich ist die Steuereinheit standardmäßig mit einem NOT-Element ausgestattet, das die Aufrechterhaltung höherer Leitungsdrücke ermöglicht. SPEZIFIKATIONEN Alle produktberührten Teile sind aus AISI 316L / 1.4404 (DIN EN 100888) gefertigt. Die Werkstoffe der Sitzdichtung sind EPDM (Standard), HNBR, VMQ, FPM (Optionen). Erhältlich in DN 25 DN 100, 1 4. Ventilvarianten: -Standardabsperr-Version: SD4, SDE4, -STANDARDABSPERRUNG -Langhub-Ausführung mit Abschaltung: SD4 -Aseptische Ausführung (mit PTFE-Membranstütze): SDMS4 -Wechselnde Version: SDU4 -Version des Behälterbodens: SDT4

---
