DC/DC-Netzteil IAP1000D170

SchaltnetzteildreiphasigWechselrichter

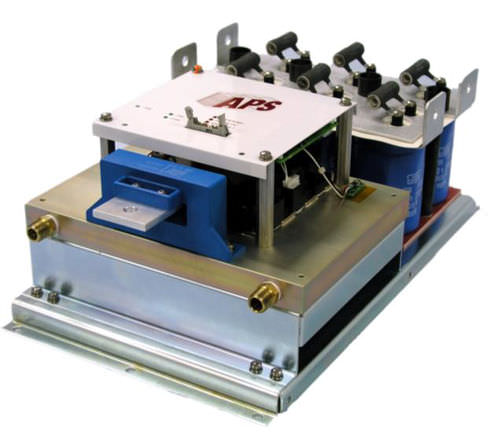

IAP1000D170H - Halbbrücke SixPac™ Integrierte IGBT-Baugruppe Beschreibung: Der SixPacTM von Applied Power Systems ist eine konfigurierbare IGBT-basierte Leistungsstufe, die konfiguriert als Halbbrücke für viele Hochleistungsanwendungen. Der IAP1000D170 kann als Zerhacker für Motorbremsen verwendet werden oder zwei können in einer Vollbrücken-Umrichteranwendung eingesetzt werden. Drei IAP1000D170 können als dreiphasige Wechselrichter verwendet werden. Die Halbleitermodule sind auf einem zwangsgekühlten luft- oder wassergekühlten Kühlkörper montiert. Die Schaltgeräte sind über einen laminierten Bus mit niedriger Induktivität mit einer Kondensatorbank verbunden. Die Gate-Treiberplatine bietet eine einfache Benutzerschnittstelle zusammen mit Schutzfunktionen wie: Überspannung, Überstrom, Unterspannungssperre, Übertemperatur, Durchschuss und Kurzschlussschutz. Je nach Anwendungsmerkmalen ist der SixPacTM für den Betrieb am DC-Zwischenkreis geeignet spannungen bis zu 1000 VDC und Schaltfrequenzen über 10 KHz. Merkmale: - Hochleistungs-IGBT-Wechselrichter-Brücke - Integrierte Gate-Antriebsplatine mit Fehlerüberwachung und -schutz - Systemstatus-/Fehlerbehebungs-LEDs zur Überprüfung oder Überwachung des ordnungsgemäßen Betriebs - Isoliert, niedriger Pegel (50:1), analoge Rückkopplung der DC-Busspannung - Isolierte Gate-Stromversorgungen - Laminierter Bus mit niedriger Induktivität - Ausgangsstrommessung und Rückmeldung - Überlegener Kurzschlussschutz und Durchschusssicherung
