Stromversorgung / open frame IAP150T060H SixPac™

DC/DCSchaltnetzteilmit Kurzschluss-Schutz

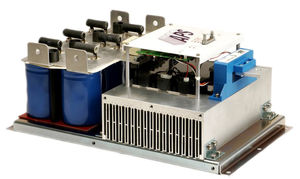

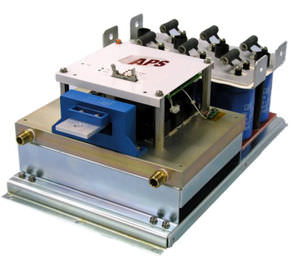

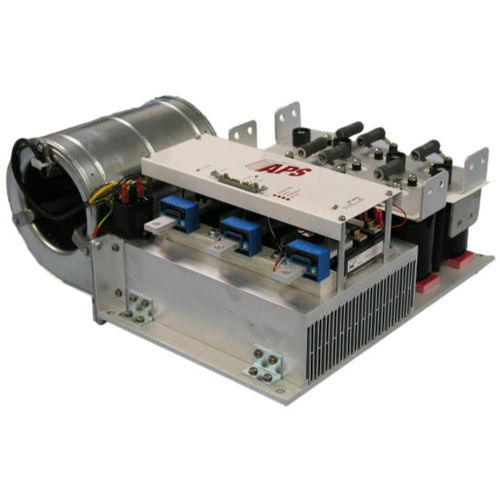

IAP150T060H SixPac™ Dreiphasiger Wechselrichter Beschreibung Der SixPacTM von Applied Power Systems ist eine konfigurierbare Leistungsstufe auf IGBT-Basis, die als Umrichter, Chopper, Halb- oder Vollbrücke oder als Dreiphasen-Wechselrichter für Motorsteuerung, Stromversorgung, USV oder andere Leistungsumwandlungsanwendungen eingesetzt werden kann. Die IGBTs für die Leistungsbaugruppe sind auf einem zwangsgekühlten luft- oder wassergekühlten Kühlkörper montiert. Die Schaltgeräte sind über einen laminierten Bus mit niedriger Induktivität mit einer Kondensatorbank verbunden. Die Gate-Treiberplatine bietet eine einfache Benutzerschnittstelle zusammen mit Schutzfunktionen wie: Überspannung, Überstrom, Unterspannungssperre, Übertemperatur und Kurzschlussschutz. Abhängig von den Anwendungseigenschaften ist der SixPacTM für den Betrieb mit DC-Busspannungen bis 800 VDC und Schaltfrequenzen über 20 KHz geeignet. MERKMALE UMFASSEN - Hochleistungs-IGBT-Wechselrichter-Brücke - Integrierte Gate-Antriebsplatine mit Fehlerüberwachung und -schutz - Systemstatus-/Fehlerbehebungs-LEDs zur Überprüfung oder Überwachung des ordnungsgemäßen Betriebs - Isoliert, niedriger Pegel (100:1), analoge Rückkopplung der DC-Busspannung - Isolierte Gate-Stromversorgungen - Laminierter Bus mit niedriger Induktivität - Ausgangsstrommessung und Rückmeldung - Überlegener Kurzschlussschutz und Durchschusssicherung
