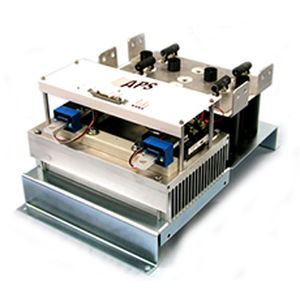

AC/DC-Netzteil IAP100B120 PowerStack

DC/DCmit mehreren AusgängenSchaltnetzteil

MERKMALE UMFASSEN - Multifunktions-Stromversorgung - Kompakte Größe -8,00" H X 17,60" B X 11,00" D - DC-Bus-Spannungen bis 850VDC - Dämpfungsfreier Betrieb bis 650VDC - Schaltfrequenzen bis über 20kHz - Schutzschaltung mit ausfallsicherer, optoisolierter Fehlerankündigung, einschließlich: - Überstrom - Überspannung - Übertemperatur - Kurzschluss - P.S. Unterspannung - Optoisolierte oder faseroptische Gate-Steuerung und Fehlersignalausgang für elektrische Isolierung und Störfestigkeit - Integrierte Kühlung mit Temperatursensoren und Rückmeldung - Viele Möglichkeiten. SCR-Dioden-Frontends, usw. KONFIGURIERBARE LEISTUNG Der PowerStack ist eine flexible, hochintegrierte IGBT-basierte Leistungsbaugruppe mit einem breiten Anwendungsspektrum. Dazu gehören Wechselrichter für erneuerbare Energien, Energiespeicher, Motorsteuerungen, Schaltnetzteile (SMPS), USV, Schweißgeräte usw. Der PowerStack kann bei Frequenzen bis über 20kHz betrieben werden. Der PowerStack kann als Vollbrücken- oder Dreiphasen-Brücken-Wechselrichter konfiguriert werden, der auf einem luft- oder flüssigkeitsgekühlten Kühlkörper montiert ist. Die Konfigurationen umfassen Optionen für (volle, halbe oder keine Steuerung) Umrichter-Eingangsschaltung, Umrichter-Ausgangsschaltung, Kühlung und eine Vielzahl von Treibern und Sicherheitsfunktionen für das Umrichter-Front-End und die IGBT-Umrichter-Ausgangsstufe. Um bei hohen Schaltfrequenzen zu arbeiten, verwendet der PowerStack eine laminierte Busstruktur mit niedriger Induktivität, optisch isolierte oder faseroptisch gekoppelte Gate-Treiber-Schnittstellen, isolierte Gate-Stromversorgungen und eine DC-Zwischenkreis-Kondensatorbank.
