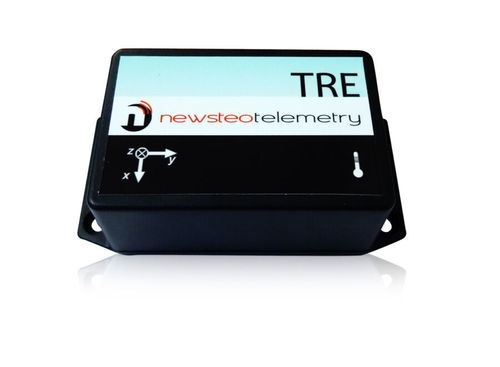

Digitaler Rekorder TRE37-001

AufprallNetzwerkfür die Datenerfassung

Beschreibung Der TRE37 misst und protokolliert die Bedingungen, unter denen Waren transportiert werden, und verfolgt Stöße und Schwankungen von Temperatur und Luftfeuchtigkeit. Jedes Ereignis wird mit einem Zeitstempel versehen. Die Daten können heruntergeladen und auf einem PC analysiert werden. Betriebsarten

• Live/Record: Bevor das Paket versendet wird, aktiviert der Benutzer den "Record"-Modus. Sobald er aktiviert ist, speichert der TRE die Werte in seinem Speicher. Die aufgezeichneten Daten können mit RF Monitor ausgelesen werden. Am Ende des Transports stoppt der Benutzer die Aufzeichnung und kann die Daten aus dem Speicher abrufen.
• Monitoring: Echtzeit-Überwachungsanwendungen: der TRE sendet die Messdaten in Echtzeit an den PC. Wenn keine Kommunikation möglich ist, speichert der Logger die Daten im Speicher und sendet sie, sobald eine Verbindung möglich ist. Für den Lufttransport kann ein stiller Modus verwendet werden; in diesem Fall muss zum Abrufen der aufgezeichneten Daten die Funktion "Produkte im stillen Modus finden" in der RF Monitor-Software verwendet werden.

Ausgestattet mit

• IP65-Gehäuse
• Interne Antenne
• Stromversorgung: 1 A Lithium-Batterie

Sensoren im Überblick Beschleunigungssensor: -16g bis +16g auf 3 Achsen Temperatur: -40°C bis 85°C Luftfeuchtigkeit: 0...100% RH Helligkeit: ------ Schocksensor 1 Beschleunigungssensor, der auf 3 Achsen misst (XYZ) Messbereich: -16g bis +16g auf jeder Achse Mindestschwelle: -1g bis +1g auf jeder Achse (XYZ) Auflösung: 14 Bit - 3,9 mg Messgenauigkeit bei 25°C: ±0,5 g von -16 g bis +16 g (ohne Resonanz). Wenn die Erschütterung in diesem Bereich zu hoch ist, sättigt der TRE bei 16g und zeichnet die Messung auf. Rauschen: 65 mg Kalibrierung: Die Kalibrierung erfolgt im Werk durch den Hersteller Drift der Genauigkeit: Mögliche Abweichung von 10 mg/Jahr auf jeder Achse für 4 Jahre. Nach 4 Jahren nicht mehr garantiert. Bandbreite: 1600 Hz Temperatursensor Messbereich: -40°C bis 85°C Genauigkeit: ±0,2°C für (0... 60°C) Auflösung: 0.015°C Ansprechzeit: <10 Sekunden Langzeitdrift: <0,05 K / Jahr Feuchtesensor Messbereich: 0...100% RH Genauigkeit: ±1,8% RH (0...80% RH) bei 23°C Auflösung: 0.003% RH (Taupunkt max 80°C) Ansprechzeit: <10 Sekunden Langzeitdrift: <0,5% RH / Jahr Stromversorgung / Batterie Primär: 1 Lithium-Thionyl-Batterie Größe A (3,6 V) mit Stecker Sekundär: 1 AA-Alkalibatterie (1,5V) im Batteriehalter Betriebstemperaturbereich mit Lithiumbatterien: -40°C bis +60°C (bis zu 85°C Spitze), jedoch kann das Gehäuse beschädigt werden Betriebstemperaturbereich mit Alkalibatterien: -10°C bis +50°C Empfohlener Temperaturbereich, um die Produktautonomie zu maximieren: +5°C bis 35°C Batterielebensdauer bei 25°C: fast 2 Jahre (Lithium) / ungefähr 1 Jahr (Alkaline) Lieferant der Batterien: Newsteo (Lithium) / Jeder Lieferant (Alkaline) Vom Benutzer austauschbar: Ja (Stecker-zu-Stecker für Lithium; Batteriehalter für Alkaline) Zeit, Speicher und Kommunikation RTC: Integrierte Echtzeituhr zur Zeitstempelung von Messungen. Auflösung: 1 s. Maximale Drift: 2 Minuten/Monat bei 25°C. Die Zeit wird in der Produktion eingestellt. Flash-Speicher: 16 Mbits Flash, oder 129.000 Messblöcke (Schocks nehmen 2 Blöcke). Beispielkapazität in einer 2-Jahres-Kampagne: 1 Neigungs- und Temperaturmessung alle 15 Minuten = 70.080 Aufzeichnungen; 29.000 Schockaufzeichnungen. Drahtlose Kommunikation: Funktioniert im ISM-Band, Gerät mit kurzer Reichweite (für den europäischen Markt im 868-MHz-Band konzipiert). Antenne: Interne Antenne Reichweite: 100 Meter im freien Raum ILS: Magnetischer Sensor für Benutzeraktionen (Aufwecken des Produkts aus dem Ruhezustand; Auslösen einer Messung außerhalb der festgelegten Messfrequenz) Physikalisches Farbe: Schwarz Material: Kunststoff Gehäusemerkmale: Das Gehäuse verfügt über 2 Löcher zur Befestigung an einer Wand oder im Inneren einer Verpackung Abmessungen (ohne Flanschdeckel / mit Flanschdeckel): Länge: 84,80 mm / 110,15 mm Breite: 56 mm / 56,20 mm Höhe: 22 mm / 26,2 mm Gewicht ca.: 160 g (inklusive Lithium-Batterien) IP-Schutzklasse: IP65 Caractéristiques / spécifications techniques

• Modell: TRE37-001
• Sensoren: 3-Achsen-Beschleunigungssensor, Temperatursensor, Feuchtigkeitssensor
• Schockmessbereich: -16g bis +16g pro Achse; Auflösung 14 bit (3.9 mg); Genauigkeit ±0.5g bei 25°C
• Temperaturbereich: -40°C bis 85°C; Genauigkeit ±0.2°C (0...60°C); Auflösung 0.015°C
• Feuchtigkeitsbereich: 0...100% RH; Genauigkeit ±1,8% RH (0...80% RH) bei 23°C; Auflösung 0,003% RH
• Speicher: 16 Mbits Flash (≈129.000 Blöcke)
• Funk: ISM-Band (868 MHz für Europa); interne Antenne; typische Reichweite 100 m im freien Raum
• Batterie: Lithium Thionyl A (3,6 V) primär oder 1,5 V AA Alkaline; vom Benutzer austauschbar
• Schutz: IP65-Gehäuse
• Gewicht: ≈160 g (mit Lithium-Batterie)
