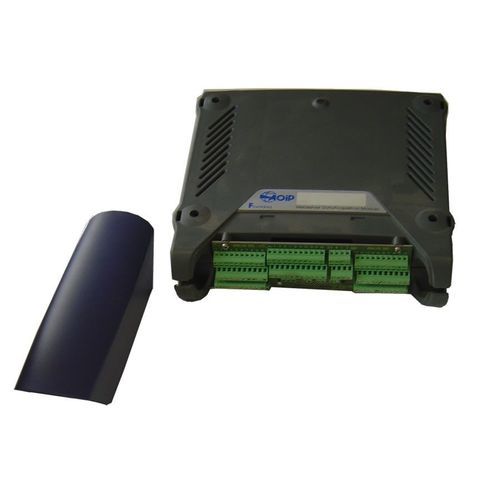

Hochgeschwindigkeits-Datenerfassungsmodul FRONTDAQ 20

TemperaturSpannungMehrkanal

Das FrontDaq-System ist ein Hochgeschwindigkeits-Erfassungsmodul (7680 Hz/Kanal) mit 20 analogen synchronisierten Eingängen (1 A/D-Wandler pro Kanal) und 20 TTL-Ein-/Ausgängen. Die gesamte erforderliche Konfigurations- und Verwaltungssoftware (WEB-Server-Technologie) ist in das Plug-and-Play-System integriert und ermöglicht die Fernsteuerung der Erfassung über einen beliebigen Webbrowser: Setup, Start, Ergebnisanzeige, Überwachung und Datenexport. Die Speicherkapazität des FrontDaq 20 (intern 660.000 Samples/Kanal und extern über CF-Karte) erlaubt die Aufzeichnung von Daten über mehrere Monate. FrontDaq 20 erfüllt damit die vielfältigen Anforderungen von Überwachungs- und Vermessungsanwendungen im Feld und am Prüfstand. FrontDaq 20 ermöglicht die Messung, Überwachung und Aufzeichnung von analogen und digitalen Signalen, die von Sensoren für physikalische oder elektrische Größen stammen. Diese Signale können sein: Spannung: 0-10 V Strom: 0-20 und 4-20 mA mit externen Shunts Thermoelemente: Typ K/T/J/N/E/R/S/B mit oder ohne Kaltstellenkompensation Widerstand: 2400 Ω RTD: Temperatursensoren (Pt100 / 500 / 1000) in 2, 3 oder 4 Drähten Frequenz: bis zu 10 kHz Messfrequenz und Zählung Dehnungsmessstreifen Die schnellen und dennoch genauen FrontDaq 20-Module erfassen von jedem Eingang gleichzeitig bis zu 7680 Abtastwerte / s / Kanal, d. h. eine Periode von 120 µs. Die Messung kann mit verschiedenen Frequenzen, Auflösungen, Triggerbedingungen und Eingangstypen durchgeführt werden, wodurch FrontDaq 20 perfekt für die Messung und Kontrolle sehr schneller Phänomene geeignet ist. Da die Kanäle synchronisiert sind, hängt die Abtastgeschwindigkeit nicht von der Anzahl der abgetasteten und aufgezeichneten Kanäle ab.
