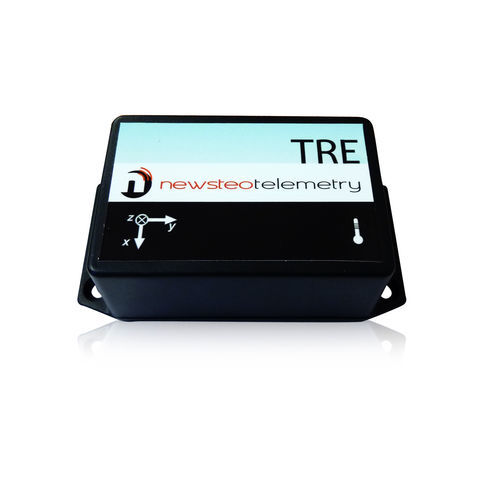

Beschleunigungs-Datenlogger TRE35-001

Temperaturmit PC-Schnittstelledrahtlos

Übersicht
Der TRE35-001 misst und zeichnet Transportbedingungen auf, um Stöße und Temperaturänderungen zu verfolgen; jedes Ereignis wird mit Zeitstempel versehen. Die Daten können auf einen PC heruntergeladen und mit der Software RF Monitor analysiert werden; das Gerät unterstützt lokale Aufzeichnung und Echtzeitübertragung.

Messbereich

• -16g bis +16g (Beschleunigungssensor)
• -40°C bis +85°C (Temperatur)

Genauigkeit

• Beschleunigungssensor: 0,5g (angegebene Genauigkeit)
• Temperatur: ±0,3°C für -30°C…+70°C; ±1°C für Extrembereiche (-40°C…-30°C und +70°C…+85°C) (angegebene Genauigkeit)
• Temperatur (Tabelle): ±0,2°C für 0…60°C

Betriebsarten

• Live/Record: Anwender aktiviert Aufzeichnung vor dem Versand; TRE35-001 speichert zeitgestempelte Werte im Speicher und erlaubt späteres Auslesen via RF Monitor.
• Monitoring (Echtzeit): Gerät sendet aufgezeichnete Daten in Echtzeit an den PC; falls keine Verbindung besteht, protokolliert es lokal und sendet bei Verbindungswiederherstellung.
• Stiller Modus (für Lufttransport): Gerät kann geräuschlos betrieben werden; aufgezeichnete Daten lassen sich mit der Funktion "find products in silent mode" der RF Monitor-Software abrufen.

Enthaltene / wichtige Merkmale

• Gehäuse IP65 (in der Produktbeschreibung vermerkt)
• Interne Antenne
• 1 A Lithium Primärbatterie (aufgelistet)
• Zertifizierung: CE

Technische Daten / Spezifikationen

• Modell: TRE35-001
• Sensor-Set: 1 Beschleunigungssensor, messend auf 3 Achsen (XYZ)
• Messbereich Beschleunigungssensor: -16g bis +16g pro Achse
• Mindestschwelle Beschleunigungssensor: -1g bis +1g pro Achse (XYZ)
• Auflösung Beschleunigungssensor: 14 bit - 3,9 mg
• Genauigkeit Beschleunigungssensor bei 25°C: ±0,5g von -16g bis +16g (ohne Resonanz)
• Wenn der Stoß den Bereich überschreitet, clippt der TRE bei 16g und zeichnet die Messung auf
• Beschleunigungssensor-Rauschen: 65 mg
• Kalibrierung Beschleunigungssensor: Werkskalibrierung durch Hersteller
• Drift der Genauigkeit: mögliche Drift von 10 mg/Jahr pro Achse für 4 Jahre (nicht nach 4 Jahren garantiert)
• Bandbreite Beschleunigungssensor: 1600 Hz
• Messbereich Temperatursensor: -40°C bis +85°C
• Beispiele Genauigkeit Temperatursensor: ±0,2°C für 0…60°C; ±0,3°C für -30…+70°C; ±1°C für Extreme [-40…-30°C] und [+70…+85°C]
• Temperaturauflösung: 0,015°C
• Temperatur-Ansprechzeit: <10 seconds
• Langzeitdrift Temperatur: <0,05 K/Jahr (aufgelistet)
• Stromversorgung: 1 Lithium Thionyl Batterie Größe A (3,6V) mit Stecker; alternativ 1 AA Alkaline Batterie (1,5V) im Batteriefach
• Betriebstemperaturbereich (mit Lithium): -40°C bis +60°C (Spitzen bis +85°C möglich, Gehäuse kann beschädigt werden)
• Betriebstemperaturbereich (mit Alkaline): -10°C bis +50°C
• Empfohlener Temperaturbereich zur Maximierung der Lebensdauer: +5°C bis +35°C
• Batterielebensdauer bei 25°C: nahezu 2 Jahre (Lithium); ca. 1 Jahr (Alkaline)
• Batterielieferant (aufgelistet): Newsteo (Lithium); Alkaline: beliebiger Lieferant
• Vom Anwender wechselbare Batterie: ja (Stecker für Lithium; Batteriefach mit korrekter Polarität für Alkaline)
• RTC: integrierte Echtzeituhr zur Zeitstempelung; Auflösung: 1 s; maximale Drift: 2 Minuten/Monat bei 25°C; Zeit in Produktion eingestellt
• Flash-Speicher: 16 Mbit Flash (≈129.000 Messblöcke). Beispielkapazität: 2-Jahres-Kampagne mit 1 Neigungs- und Temperaturmessung alle 15 Minuten (70.080 Datensätze) und ~29.000 Stoßaufzeichnungen
• Drahtlose Kommunikation: Betrieb in ISM-Band, Kurzstrecken-Gerät; für den europäischen Markt auf 868 MHz ausgelegt
• Antenne: intern
• Reichweite: 100 Meter im Freifeld
• ILS: Magnetsensor für Benutzeraktionen (Aufwecken aus dem Ruhezustand; Messung erzwingen außerhalb definierter Frequenz)
• Farbe: Schwarz
• Material: Kunststoff
• Gehäuseeigenschaften: Gehäuse enthält 2 Löcher zur Befestigung an einer Wand oder innerhalb eines Pakets
• Abmessungen ohne Flanschabdeckung: Länge 84,80 mm; Breite 56 mm; Höhe 22 mm
• Abmessungen mit Flanschabdeckung: Länge 110,15 mm; Breite 56,20 mm; Höhe 26,2 mm
• Gewicht ca.: 160 g (Lithiumbatterien enthalten)
• IP-Level (Tabelle): IP54
