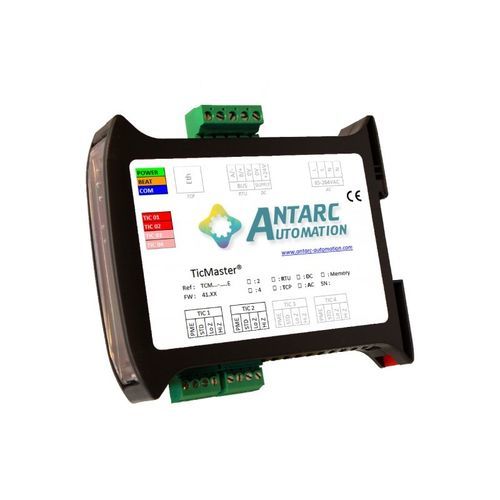

Gateway für Kommunikation TicMaster®

TelemetrieEthernetRS-485

Beschreibung :

• 2–10 TIC‑Eingänge kompatibel mit gängigen Zählern (BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR)
• Automatische Konfiguration der TIC‑Kanäle und der Modbus‑Tabelle
• Modulares Gehäuse für Hutschiene, nimmt nur einen Platz ein
• Modbus/JBUS Slave (RTU oder TCP je nach Version)
• Versorgung: 10–30 VDC oder 85–264 VAC (je nach Version)
• Unbegrenzte Sicherung der TIC‑Werte bei Stromausfall (Option Speicher M)

Funktionen und detaillierte Beschreibung :
Der TicMaster® verarbeitet Teleinformation (TIC) Signale von elektronischen Zählern in Echtzeit. Erhältlich mit 2 bis 10 unabhängigen TIC‑Eingängen, wobei jeder Eingang einen opto‑isolierten Koppeler enthält, um Gleichtaktprobleme bei Mehr‑Zähler‑Installationen und langen TIC‑Leitungen zu vermeiden. Die Eingänge sind für hohen oder niedrigen Eingangswiderstand konfigurierbar, um die Koexistenz mit Fremdsystemen zu ermöglichen.

Der TicMaster® ist kompatibel mit BLEU (CBE), LINKY, JAUNE (CJE), VERT/ICE, PME‑PMI und SAPHIR Zählern. Er unterstützt TIC‑Geschwindigkeiten von 1200 oder 9600 Baud und die Erfassung von Zählern im Injektionsbetrieb (4Q). Das Gerät dekodiert ein breites Spektrum an TIC‑Labels und stellt zahlreiche Messgrößen bereit (bis zu 37 für BLEU, 52 für LINKY, 17 für JAUNE, 355 für PME‑PMI, 226 für VERT und 244 für SAPHIR je nach Abonnement). Integrierte Korrekturfunktionen beheben native TIC‑Fehler (fehlende CRC, gemischte Tarifzeiträume, fehlende Daten etc.) und synthetisieren Total‑ und Energie‑Indizes zur Erstellung von Lastkurven.

Vorteile :

• Von 2 bis 10 TIC‑Eingängen pro Modul
• Modulares Hutschienen‑Gehäuse, ein Platz
• Kompatibel mit allen Teleinfo‑Ausgangszählern: BLEU, LINKY, JAUNE, PME‑PMI, VERT/ICE, SAPHIR in 2Q und 4Q, Historik‑ oder Standardmodus, TIC 1200 oder 9600
• Vollständig automatische Konfiguration der Kanäle und Modbus‑Mapping
• Umfassende Diagnose über 4 LEDs und Kanal‑Monitoring
• Erfassung von allen verfügbaren TIC‑Informationen
• Korrektur nativer Teleinfo‑Fehler (PME‑PMI, ICE 4Q Injektion, ...)
• Erzeugung von Tarifbereichs‑Indizes (PME‑PMI) und Gesamtenergie‑Indizes
• Kompatibel mit jedem Modbus/JBUS‑Master (RTU oder TCP je nach Version)
• Versorgung: 10–30 VDC oder 85–264 VAC (je nach Version)

Technische Angaben :

• Anzahl TIC‑Eingangskanäle: 2 bis 10 (je nach Version)
• Nicht vollständige Liste unterstützter Zähler: elektronische BLEU‑Zähler (CBE), LINKY Ein‑ und Dreiphasen, elektronische JAUNE‑Zähler (CJE), VERT/ICE Zähler (2Q und 4Q), PME‑PMI Zähler, SAPHIR‑Zähler. Koexistenz mit DEIE, MAEC‑Konzentrator etc. möglich.

Bus und Protokoll :

• RS485 auf verdrilltem Paar (RTU)
• Seriengeschwindigkeiten: 1200, 2400, 9600, 19200, 56700 Baud
• Parity: none / even / odd
• Ethernet auf verdrilltem Paar (TCP): 10 / 100 Mbps
• Protokoll: Modbus / JBUS
• Unterstützte Funktionen: 3, 6 und 16
• Gruppierungslänge: 30 Register

Stromversorgung :

• Spannung: 10–30 VDC oder 85–264 VAC (je nach Version)
• Verbrauch: 0,25 W - 10 mA (typ.) @ 24 V DC

Anschlüsse :

• Stromversorgung und Bus: abnehmbarer Phoenix MSTB Stecker 5.08 mm Raster
• TIC‑Kanäle: abnehmbarer Phoenix MCV Stecker 3.81 mm Raster

Gehäusemaße :

• Abmessungen: 22,5 (B) x 101 (H) x 119 (T) mm
• Gewicht: 105 g
• Befestigung: symmetrische Hutschiene
• Betriebsposition: beliebig

Umgebungsbedingungen :

• Betriebstemperatur: -20 °C bis 80 °C
• Relative Luftfeuchte: 10–90 % RH (nicht kondensierend)

Eigenschaften / technische Spezifikationen :

• Handelsname: TicMaster®
• TIC‑Eingänge: 2 bis 10 (je nach Modell)
• Master‑Ausgang: Modbus/JBUS RTU (RS485) oder TCP (Ethernet) je nach Version
• Stromversorgung: 10–30 VDC oder 85–264 VAC (je nach Version)
• Optionaler Speicher: Option M für unbegrenzte Sicherung der Werte bei Stromausfall
• Dekodierung: erweiterte Unterstützung von TIC‑Labels (maximale Mengen variieren je nach Zählertyp)
• Diagnose: kanalweises Monitoring über LEDs und Modbus
• Gehäuse: modulares Hutschienen‑Gehäuse, 1 Platz
