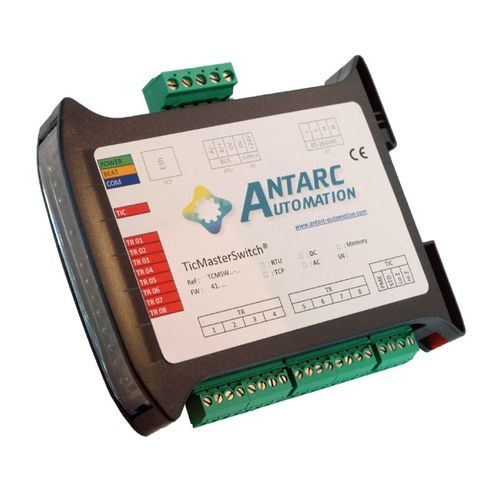

Gateway für Kommunikation TicMasterSwitch®

TelemetrieTCPEthernet

Beschreibung
Der TicMasterSwitch® vereint einen TicMaster® und einen TicSwitch® in einem Gehäuse. Alle Funktionen beider Geräte sind verfügbar.

Funktionen TicMaster®

• Decodiert Teleinformation (TIC)-Frames wie von EDF/ERDF Elektronutzungszählern bereitgestellt.
• 1 TIC-Eingang mit integriertem opto-isoliertem Koppelglied zur Vermeidung von Gleichtaktproblemen und kompatibel mit langen TIC-Leitungen.
• Eingang in hoher oder niedriger Impedanz konfigurierbar zur Koexistenz mit Fremdsystemen (DEIE, Konzentratoren, ...).
• Kompatibel mit Blau (CBE), Gelb (CJE), Grün (ICE), PME-PMI und SAPHIR Zählern.
• Unterstützt alle TIC-Geschwindigkeiten (1200 oder 9600 Baud) und Einspeisezähler (4Q – PME-PMI / Emeraude / Saphir).
• Firmware konform zum ERDF-Normen-Dokument ERDF-NOI-CPT_0x. Über 550 TIC-Tags decodiert; bis zu 1100 Einzelgrößen zugänglich.
• Fehlerbehandlungen für typische TIC-Defekte (fehlende Daten, vermischte Informationen, fehlende CRC, ...).
• Summierung von Indexen (alle Tarifzeiträume kombiniert) und Energie-spezifische Totalisierer mit Zugriff auf Lastkurven.
• Version M: Persistente Datenspeicherung auch bei Netzausfall (nichtflüchtiger Speicher).

Funktionen TicSwitch®

• Nutzt TIC-Signale, um die aktuelle Tarifperiode zu extrahieren und über einen der 8 potentialfreien Schließer (NO) auszugeben.
• Unterstützt bis zu 8 Tarifperioden je nach Zählertyp und Vertrag.
• Unterstützte Perioden nach Zählertyp:
  • Blau (CBE): bis zu 6 Perioden (HCJB/HCJW/HCJR/HPJB/HPJW/HPJR)
  • Linky (LNK): 1 bis 8 Perioden
  • Gelb (CJE): 6 Perioden (HPE/HCE/HPH/HCH/P/PM)
  • Grün (ICE): bis zu 8 Perioden (PM/HH/HPE/HCE ...)
  • ICE-4Q Einspeisung: bis zu 8 Perioden (P/HPH/HCH/HPE/HCE/...)
  • PME-PMI: bis zu 8 Perioden (PTCOUR1 oder PTCOUR2)
  • SAPHIR: bis zu 8 Perioden (PTCOURD oder PTCOURF)
• Mit CBE, CJE und ICE-2Q: Decodierung der aktuellen Entnahmeperiode.
• Mit ICE-4Q, PME-PMI und SAPHIR: konfigurierbar zur Decodierung von Entnahme- oder Einspeiseperiode über ein dediziertes Modbus-Register.

Verschiedenes

• Unbenutzte TOR-Ausgänge können für die Steuerung via Modbus neu belegt werden.
• Überwachungs- und Alarmfunktionen für hochzuverlässige Anwendungen verfügbar.
• LED-Anzeigen für schnelle Inbetriebnahme und Diagnose; Monitoring jeder TIC-Leitung über Modbus zugänglich.

Inbetriebnahme

• Ausgeliefert betriebsbereit. Abgesehen von der Einstellung der Modbus-Adresse ist keine Konfiguration für den Basarbetrieb erforderlich.
• TIC-Kanalkonfiguration und Modbus-Tabellengenerierung sind automatisch. Keine spezielle Software oder Hardware erforderlich.

Anwendungsbereiche

• Gebäudeleittechnik (GLT)
• Energie-Management- und Optimierungssysteme
• Energie-Monitoring
• Fernablesesysteme

Zielstandorte

• Kleine Gebäude
• Private Installationen (Verbrauch + PV-Erzeugung)
• Logistiklager
• Kleine Hauptverteilungen (TGBT)
• Kleine Wohnanlagen

Technische Daten

• Referenz: TCMSWR-D
• Zustand: Neues Produkt
• Anzahl TIC-Eingänge: 1
• Nicht vollständige Liste unterstützter Zähler:
  • Blaue elektronische Zähler (CBE / CBEMM / CBETM – ein-/dreiphasig): z. B. Landis & Gyr L16C2, L16C5, ZMD126/L18C4/L18C5, ZMB126 (je nach FW); Sagem S10C2, U3C2, C1000, C2000, C2000-4, ...
  • LINKY ein- und dreiphasig
  • Gelbe Zähler (CJE): z. B. Sagem C3000, Actaris A70TJ, A12ETJ, ...
  • Grüne Zähler (Emeraude) (ICE-2Q und ICE-4Q): z. B. Chauvin-Arnoux TRIMARAN 2, Actaris QE16, QE16M, ...
  • PME-PMI Zähler: z. B. Landis & Gyr ZMG416, L19C1, Itron ACE6000, Sagem C3000, ...
  • SAPHIR Zähler: z. B. SagemCom C3500, ALTYS, ...
  • Koexistenz möglich mit DEIE, MAEC-Konzentrator, ...
  • Der Zähler SL7000 verfügt nicht über einen TIC-Ausgang
• Bus: RS485 auf verdrilltem Paar (RTU-Version); TCP (Ethernet) Option je nach Version
• Busgeschwindigkeiten: 1200, 2400, 9600, 19200, 56700 Baud
• Parität: keine / gerade / ungerade
• Protokoll: Modbus / Jbus
• Unterstützte Modbus-Funktionen: 3, 6 und 16
• Gruppierungslänge: 16 Register
• Stromversorgung: 10-30 VDC oder 85-264 VAC (je nach Version). Optionen: 24 VDC oder 240 VAC
• Verbrauch: 0,36 W - 15 mA (typ.) @ 24 V DC
• Anschlüsse: Versorgung und Bus über abnehmbaren Phoenix MSTB Raster 5.08; TIC-Eingang über abnehmbaren Phoenix MCV Raster 3.81
• Abmessungen: 22,5 (B) x 101 (H) x 119 (T) mm
• Gewicht: 125 g
• Montage: auf symmetrischer Hutschiene
• Betriebsposition: beliebig
• Umgebung: Betriebstemperatur -20°C bis 80°C; relative Luftfeuchte 10–90 %RH (ohne Kondensation)
