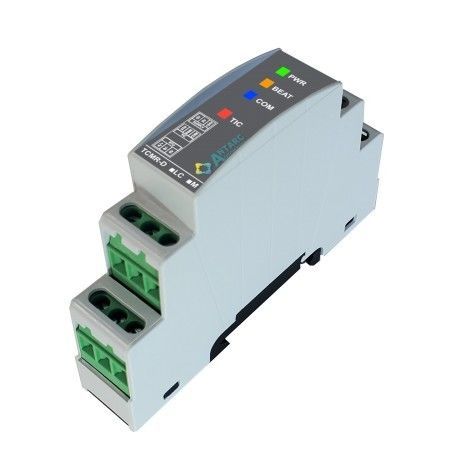

Gateway für Kommunikation TicMasterLC®

TelemetrieSerieRS-485

Zusammenfassung

• 1 TIC-Eingang kompatibel mit BLEU- und LINKY-Zählern
• Zugriff auf die 8 virtuellen Relais des Linky
• Gehäuse für 1 Modul auf DIN-Schiene (Hausanschlussfeld)
• Automatische Konfiguration
• Modbus/Jbus RTU Slave
• Versorgungsspannung 10–30 VDC

Beschreibung
Der TicMaster LC ist ein Gateway zur Echtzeitverarbeitung von Teleinformation (TIC)-Signalen, die von elektronischen Zählern gesendet werden. Der TIC-Eingang verfügt über einen opto-isolierten Koppler zur Beseitigung von Gleichtaktproblemen auf langen TIC-Leitungen. Kompatibel mit allen BLEU (CBE) und Linky Zählern; unterstützt alle TIC-Geschwindigkeiten (1200 oder 9600 Baud) sowie Einspeisezähler. Die Firmware entspricht dem Dokument ERDF-NOI-CPT_0x. Die meisten TIC-Labels werden dekodiert und sofort ohne Konfiguration bereitgestellt, mit Zugriff auf bis zu 37 Felder bei BLEU und 52 bei Linky. Der TicMaster LC führt Signalaufbereitung durch, um intrinsische TIC-Fehler zu kompensieren, und erzeugt kumulative Indizes (alle Tarifstufen) sowie Energiemesser für sofortige Lastkurvenzugriffe.
Die gelesenen Werte werden einem Master-System im Modbus/Jbus RTU-Format bereitgestellt. Der TicMaster LC wird betriebsbereit geliefert: bis auf die Einstellung seiner Modbus/Jbus-Adresse ist keine Konfiguration erforderlich. Die Konfiguration des TIC-Kanals (Geschwindigkeit und Modus) und der automatische Aufbau der Modbus-Tabelle sind installationsidentisch. Für hochzuverlässige Anwendungen können Überwachungs- und Alarmfunktionen aktiviert werden. Front-LEDs ermöglichen schnelle Inbetriebnahme und Diagnose; die TIC-Leitungsüberwachung ist über Modbus zugänglich.

Vorteile

• Modulares DIN-Gehäuse, 1 Modul geeignet für Hausanschlussfelder
• Kompatibel mit allen Zählern mit Teleinfo-Ausgang: BLEU, LINKY; Historisch- oder Standard-Modus; TIC 1200 oder 9600
• Vollautomatische Konfiguration
• Umfassende Diagnose über 4 LEDs
• Sammeln von 100% der TIC-Informationen
• Zugriff auf die 8 virtuellen Relais des Linky
• Erzeugung eines kumulativen Index
• Kompatibel mit jedem Modbus/Jbus RTU Master
• Versorgung 10–30 VDC

Technische Daten

• Unterstützte Zähler (nicht abschließende Liste): elektronische BLEU-Zähler (CBE / CBEMM / CBETM – ein-/dreiphasig) z.B. Landis&Gyr L16C2, L16C5, ZMD126, L18C4, L18C5, ZMB126 (firmwareabhängig); Sagem S10C2, U3C2, C1000, C2000, C2000-4; LINKY Ein- und Dreiphasenzähler
• Bus: RS485 auf verdrillter Leitung
• Geschwindigkeiten: 1200, 2400, 9600, 19200, 56700 Baud
• Parität: keine / gerade / ungerade
• Protokoll: Modbus / Jbus
• Unterstützte Funktionen: 3, 6 und 16
• Gruppierungslänge: 30 Register
• Versorgungsspannung: 10–30 VDC
• Leistungsaufnahme: 0,25 W - 10 mA (typ.) @ 24 V DC
• Anschlüsse: Schraubklemmen, 5.0 mm Raster
• Abmessungen: 18 (B) x 98 (H) x 62 (T) mm
• Gewicht: 55 g
• Montage: symmetrische DIN-Schiene
• Betriebsposition: beliebig
• Betriebstemperatur: -20°C bis 80°C
• Relative Luftfeuchte: 10–90 % RH – keine Kondensation
