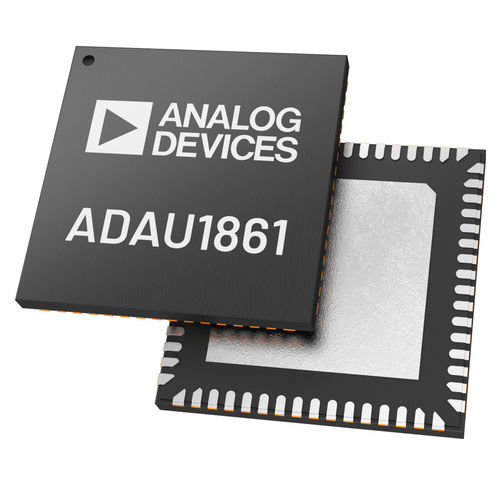

Audio-Codec ADAU1861

Der ADAU1861 ist ein Codec mit drei Eingängen und einem Ausgang, der zwei digitale Signalprozessoren (DSPs) enthält. Der Weg vom analogen Eingang über den DSP-Kern zum analogen Ausgang ist für niedrige Latenzzeiten optimiert. ANWENDUNGEN Automobil-Audiosysteme Digitale Audio-Effektprozessoren Programmierbare FastDSP-Audioverarbeitungs-Engine Bis zu 768 kHz Abtastrate Biquad-Filter, Limiter, Lautstärkeregler, Mischen Tensilica HiFi 3z DSP-Kern Vierfach-MAC pro Zyklus: 24 × 24-Bit-Multiplikator und 64-Bit-Akkumulator Flexibler Leistungsmodus: 24,576 MHz, 49,152 MHz, 73,728 MHz und 98,304 MHz 336 kB Gesamtspeicher JTAG-Debugging und Trace Geringe Latenz, 24-Bit-ADCs und DAC 106 dB SNR (Signal durch ADC mit A-bewertetem Filter) 110 dB kombinierter SNR (Signal durch DAC und Kopfhörer mit A-bewertetem Filter) Programmierbare MAC-Engine mit doppelter Präzision für maximal 24-stufigen Equalizer Abtastraten am seriellen Anschluss von 8 kHz bis 768 kHz 5 μs Gruppenverzögerung (fS = 768 kHz) von Analogeingang zu Analogausgang mit FastDSP-Bypass (Nullbefehle) 3 analoge Differenz- oder unsymmetrische Eingänge, konfigurierbar als Mikrofon- oder Leitungseingänge 8 digitale Mikrofoneingänge Analoger differenzieller Audioausgang, konfigurierbar als Leitungsausgang oder Kopfhörertreiber 2 PDM-Ausgangskanäle PLL, die jede Eingangstaktrate von 30 kHz bis 36 MHz unterstützt asynchrone 4-Kanal-Abtastratenwandler (ASRCs) 2 serielle 16-Kanal-Audio-Ports mit Unterstützung für I2S, linksbündig, rechtsbündig oder bis zu TDM16 (TDM12 im Turbomodus) 8 Interpolatoren und 8 Dezimatoren mit flexiblem Routing Stromversorgungen Analog AVDD bei 1,8 V typisch Digital I/O IOVDD bei 1,1 V bis 1,98 V Digital DVDD bei 0,85 V bis 1,21 V Kopfhörer HPVDD_L bei 1,2 V bis AVDD Steuer-/Kommunikationsschnittstellen
